Cтенд с приводным инструментальным блоком для металлорежущего станка с конической передачей

0
0
473
1
0

МГТУ им. Н.Э.Баумана
Кафедра «Основы конструирования машин»
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Стенд с приводным инструментальным блоком для металлорежущего станка с конической передачей"
Москва 2022

В курсовой рассмотрено проектирование стенда для прототипа приводного инструментального блока для металлорежущего станка. Рассмотрены основные методы прототипирования. Расчетная часть проекта приведена в расчетно-пояснительной записке.

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

Спроектировать стенд с приводным инстументальным блоком для металлорежущего станка.

Технические требования:
Типовой режим нагружения . . . . . . . . . . . . . . . . . . . . . III
Расчетный ресурс, часов . . . . . . . . . . . . . . . . . . . . . .1500
Изготовление (тип, шт. в год) . . . . . . . . . серийное, 1000

Исходные данные:
Максимальный вращающий . . . . . . . . . . . . . . . . . . . . . 47
момент на блоке Мr, Нм
Максимальная осевая сила Fa, Н . . . . . . . . . . . . . . . . 1500
Максимальная частота вращения . . . . . . . . . . . . . . . 6000
входного вала n, мин-1
Передаточное число блока u . . . . . . . . . . . . . . . . . . . . 1.5
Исполнение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BMT55
Выходное звено . . . . . . . . . . . . . . . . . . . . . . . . . . . . ER16
Максимальная мощность резания Pc . . . . . . . . . . . . . 2.0

Указания:
Принять, что диаметр инструмента, при котором достигается максимальный момент d = 20 мм, частоту вращения на этом моменте вычислить из мощности резания.

СОДЕРЖАНИЕ
Техническое задание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1. Расчет кинематических параметров . . . . . . . . . . . . . . . . . . . . . . . . 5
1.1 Выбор электродвигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1.2 Определение силовых и кинематических параметров . . . . . . 5
2. Проектный расчет валов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3. Эскизное проектирование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.1. Выбор подшипников . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.2. Вал быстроходный . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3.3. Корпус. Диаметры отверстий. Система смазки . . . . . . . . . . . . 12
4. Расчет соединения с натягом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
5. Расчет приводного вала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6. Выбор муфты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Список использованной литературы . . . . . . . . . . . . . . . . . . . . . . . . 20



Автор
FoulMouth
Дата
03.09.2022
Язык
Русский
Состав

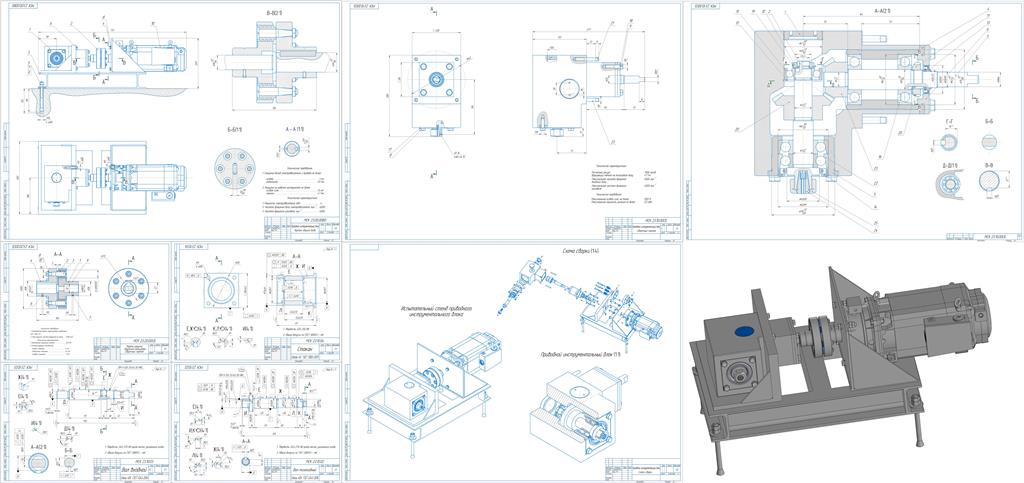

Приводной инструментальный блок (СБ + спецификация), Приводной инструментальный блок (Чертеж общего вида + спецификация), Приводной инструментальный блок (Монтажная схема) Муфта нестандартная (СБ + спецификация), деталировка (Вал входной, вал тихоходный, стакан для тихоходного вала, стакан для входного вала)
Софт
КОМПАС-3D 20.0.0.3002 Как открыть?
Содержимое архива
  • Привод
    • 3D
      • Болтик к полумуфточке.m3d
      • Вал быстроходный.m3d
      • Вал входной.m3d
      • Движок - сборка заказная деталь
        • 1PH8137-3AS03-2AD2 1PH8137-3AS03-2AD2_1.m3d
        • 1PH8137-3AS03-2AD2 1PH8137-3AS03-2AD2_1_1.m3d
        • 1PH8137-3AS03-2AD2 1PH8137-3AS03-2AD2_3.m3d
        • 1PH8137-3AS03-2AD2 1PH8137-3AS03-2AD2_3_2.m3d
        • 1PH8137-3AS03-2AD2.m3d
        • 1PH8137-3AS03-2AD2_1.m3d
        • 1PH8137-3AS03-2AD2_2.m3d
        • 1PH8137-3AS03-2AD2_3.m3d
        • 1PH8137-3AS03-2AD2_4.m3d
        • 1PH8137-3AS03-2AD2_5.m3d
        • 1PH8137-3AS03-2AD2-Z_K09+U61_3D_ru.a3d
        • 1PH8137-3AS03-2AD2-Z_K09+U61_3D_ru.m3d
        • 1PH8137-3AS03-2AD2-Z_K09+U61_3D_ru_1.m3d
        • 1PH8137-3AS03-2AD2-Z_K09+U61_3D_ru_2.m3d
        • График мощностей движка.pdf
        • Параметры движка.pdf
        • Чертеж движка.pdf
      • Движок как деталька.m3d
      • Корпус для стакана 2.m3d
      • Корпус стакана для подшипников.m3d
      • Корпус.m3d
      • Крышка для верха.m3d
      • Крышка для подшипников.m3d
      • Крышка.m3d
      • Полумуфта два.m3d
      • Полумуфта раз.m3d
      • Полумуфта.a3d
      • Резиновая втулка.m3d
      • Сборка без валов.a3d
      • Сборка на взрыв.a3d
      • Сборка с валом на разрез.a3d
      • Сборка с валом.a3d
      • Сборка с движком.a3d
      • Стакан упорный.a3d
      • Стакан.a3d
      • Станина.m3d
      • Цанга.m3d
      • Шайба для шестерен.m3d
      • Шестерня большая.m3d
      • Шестерня малая.m3d
      • Шпонка.m3d
    • Чертежи
      • Вал входной _ МСК 23.10.03.cdw
      • Вал тихоходный _ МСК 23.10.04.cdw
      • Монтаж.cdw
      • Муфта нестандартная Сборочный чертеж _ МСК 23.00.01СБ.cdw
      • Общего вида.cdw
      • Привод СБ.cdw
      • Спецификация муфта.frw
      • Спецификация общего вида.frw
      • Спецификация СБ.frw
      • Стакан _ МСК 23.10.04.cdw
      • Стакан _ МСК 23.10.05.cdw
