Спиральные сверла имеют самое широкое применение. Спиральное сверло представляет собой цилиндрический стержень, рабочая часть которого снабжена двумя винтовыми спиральными канавками, предназначенными для отвода стружки и образования режущих элементов. Наклон канавок к оси сверла составляет 10...45°
Для уменьшения трения боковой поверхности о стенки отверстия с нее снимается фаска. При этом вдоль винтовой канавки получается узкая полоска – ленточка, которая служит также в качестве направляющей сверла.
Линия, образованная пересечением поверхностей заточки сверла, называется поперечной кромкой, которая образует с режущей кромкой угол, равный 55°.
Величина поперечной кромки принимается обычно равной 0,13 D (где D – диаметр сверла).
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Режущий, станочный инструмент -
- Сверло спиральное (блок инструментальный) для станка 2А55

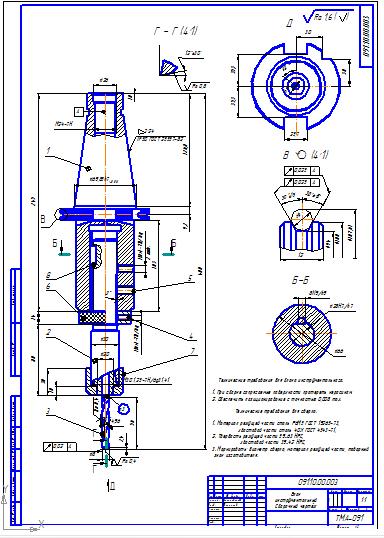

Сверло спиральное (блок инструментальный) для станка 2А55
0
372
14461
16
0
20
Сообщить о проблеме
Автор
Дата
17.12.2012
Язык
Русский
Состав
Общий вид, спецификация, пояснительная записка
Софт
КОМПАС-3D 13
Как открыть?
Отзывов пока нет
Содержимое архива
-
Спецификация.doc
-
Сверло спиральное для станка 2А55.cdw
-
Пояснительна записка .doc
