Сверло спиральное

НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. Р.Е. Алексеева
Кафедра «Технология и оборудование машиностроения»
Курсовой работа по режущему инструменту
На тему: " спирального сверла".
г. Нижний Новгород 2015г.

Постановка задачи: по исходным данным, согласно алгоритму подобрать и обосновать конструктивные элементы токарного составного резца, спирального сверла, цилиндрической фрезы. Расчет режимов резания и машинного времени.

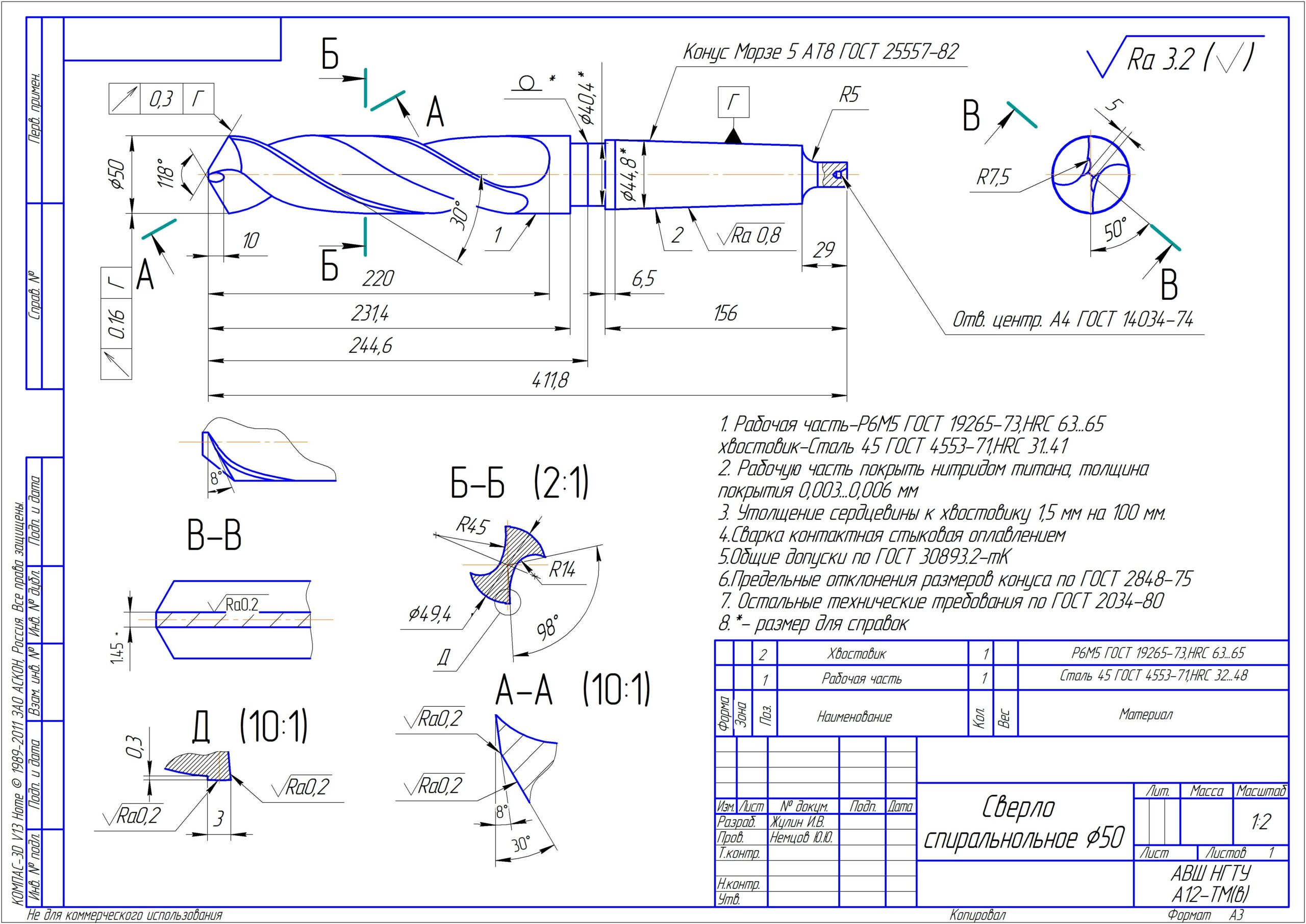

Графическая часть содержит чертеж: сверла.
Курсовой проект содержит 1 лист формата А3, графической части, 9 страницах пояснительной записки
Технические требования
1 Рабочая часть – Р6М5 ГОСТ 19265-73, HRCэ 63...65; хвостовик – сталь 45 ГОСТ 4553 – 71, HRCэ 32...48 .
2 Рабочую часть покрыть нитридом титана, толщина покрытия 0,003...0,006 мм.
3 Утолщение сердцевины к хвостовику 1,5 мм на 100 мм.
4 Обратная конусность 0,05 – 0,12 мм на 100 мм.
5 В качестве технологической базы принимается коническая поверхность хвостовика.
6 Допуски биения режущих кромок: радиального ¬– 0,16, осевого – 0,3
7 Шероховатость на передней поверхности , ленточек , шероховатость на задней поверхности , на корпусе , конуса .
8 Неуказанные предельные отклонения: H12; h12;IT12/2.
9 Предельные отклонения размеров конуса по ГОСТ 2848-75.
10 Остальные технические требования по ГОСТ 19548 – 88.

Состав: Сверло спиральное D=50 Язык документа

Софт: КОМПАС-3D 13

Файлы:
сверло.docx
Сверло.cdw
Сверло.cdw.bak
