Министерство образования и науки РФ
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Омский государственный технический университет»
Факультет (институт) МСИ
Кафедра Металлорежущие станки и инструменты
КУРСОВОЙ ПРОЕКТ по дисциплине Проектирование инструментов

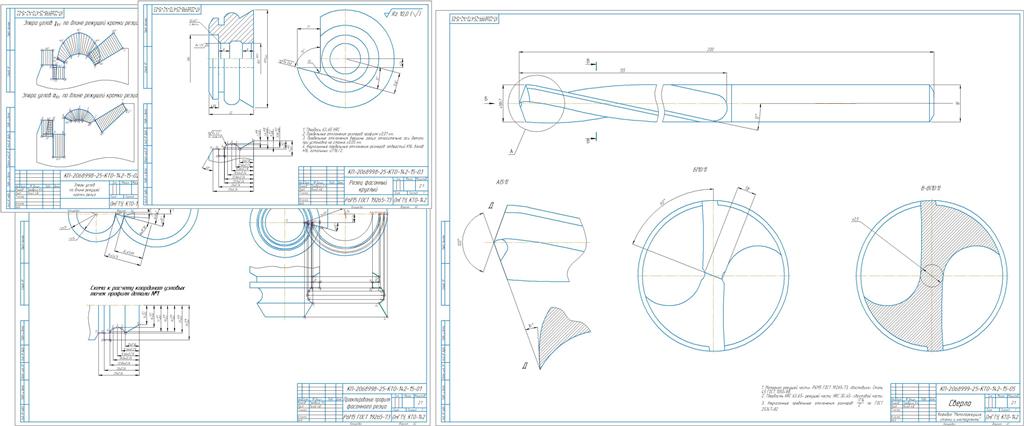

на тему Расчет и проектирование фасонного резца. Расчет и проектирование спирального сверла.
2018
Исходные данные: материал- сталь, HB= 160, d1=28 мм, d2=32 мм, d3=40 мм, d4=50 мм, L1=10 мм, L2=20.9 мм, L3=25
Целью курсового проекта является расчет и проектирование металлорежущих инструментов: фасонный круглый резец, специальное спиральное сверло.
Фасонные резцы применяют для обработки деталей с фасонным профилем на токарных станках в условиях крупносерийного и массового производства. Наибольшее распространение в практике получили круглые и призматические резцы с установочной базой параллельной оси детали. Эти два типа резцов входят в состав заданий по курсовому проектированию.
Спиральное сверло известно немногим более ста лет (1863г.), Как режущий инструмент имеет достаточно сложную конструкцию. Сложность конструкции является следствием, в первую очередь, того, что в процессе работа необходимо обеспечить самостоятельный отвод большого объема стружки от режущей части черва пространство, не выходящее за габаритный диаметральный размер сверла.
Содержание
Аннотация………………………………………………………..………….......4
1. Расчет и проектирование круглого фасонного резца.………………….....5
1.1. Определение исходных данных.……………..………………............5
1.2. Расчет профиля резца.……………………..……………..…..….........7
1.3. Расчет погрешности обработки конического участка детали...........9
1.4. Расчет переднего и заднего углов по длине режущей кромки .......12
1.5. Проектирование резца……………………………………….............14
2. Проектирование спирального сверла……...………….…………………..15
2.1. Графический метод профилирования.……..……………………….19
2.2. Определение профиля канавки сверла в торцевом сечение………21
2.3. Построение винтовых линий поверхности канавки сверла……….24
2.4. Построение кривых сечений поверхности канавки сверла плоскостями, перпендикулярными к оси оправки фрезы………...25
2.5. Определение радиусов окружностей фрезы, касательных к кривым сечений канавки свела……………………………………………....26
2.6. Определение кривой профиля фрезы……………………………....32
Заключение…………………………………………..……………………………………………………34
Список используемой литературы…………………………………………………………...35
