Проектирование Фасонных резцов

Тольяттинский государственный университет
Институт машиностроения
Кафедра «Оборудование и технологии машиностроительного производства»
Курсовая работа Вариант 898
по дисциплине «Режущий инструмент»
Тольятти 2013

В данном проекте рассматривается проектирование фасонного резца. Произведён технологический расчёт.

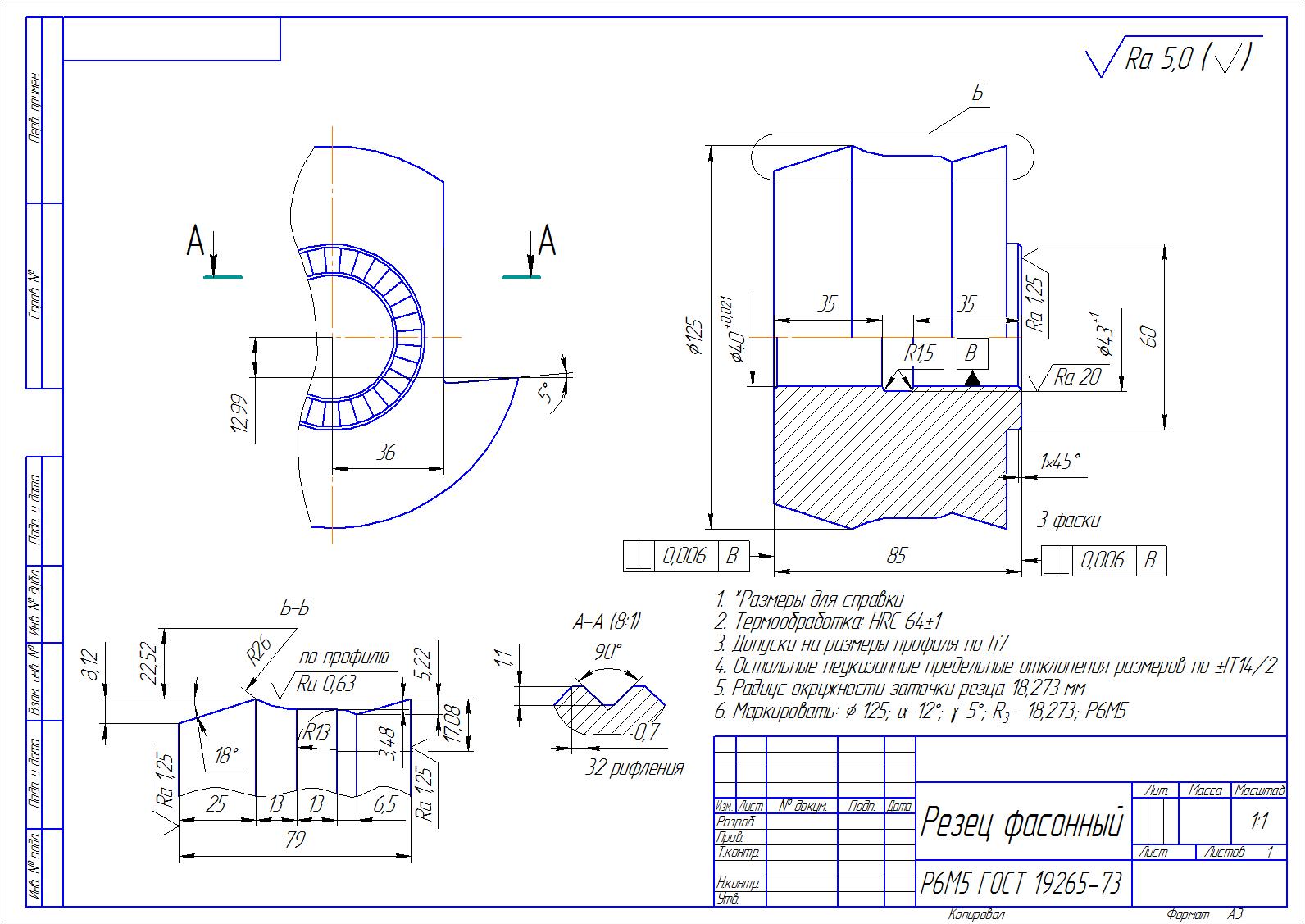

Графическая часть общий вид резца.
Курсовой проект содержит 1 лист А3 графической части, 6 листов пояснительной записки, содержащей 4 рисунка, 1 таблицы и источник (метод. указания). А так же расчет в excel и 4 фрагмента для рисунков.

Техническая характеристика:
Передний угол: gro =5°
Задний угол призматического резца: aro = 12°
Пределом прочности НВ = 210 МПа.
Материал заготовки чугун ВЧ45

Состав: Круглый резец(КР), расчет в excel, фрагменты рисунков, ПЗ Язык документа

Софт: КОМПАС-3D 13sp1

Файлы:
рис4.frw
898 круглыйV12.bak
898 круглыйV12.bak.jpg
898 резец .xlsx
рис1.frw
рис2.frw
рис3.frw
898резец.doc
898 круглыйV12.cdw
