Проектирование круглого фасонного резца

Томский политехнический университет
Кафедра Технология и автоматизация технологических процессов
Курсовая работа по дисциплине "резание материалов и режущий инструмент"
На тему: "Проектирование круглого фасонного резца"
Томск 2015

Проектирование круглого фасонного резца для обработки детали с заданными размерами и параметрами.

Габаритные и конструктивные размеры резца:
D=100 мм, d=27 мм, d1=40 мм, bmax =18 мм, K=5 мм,

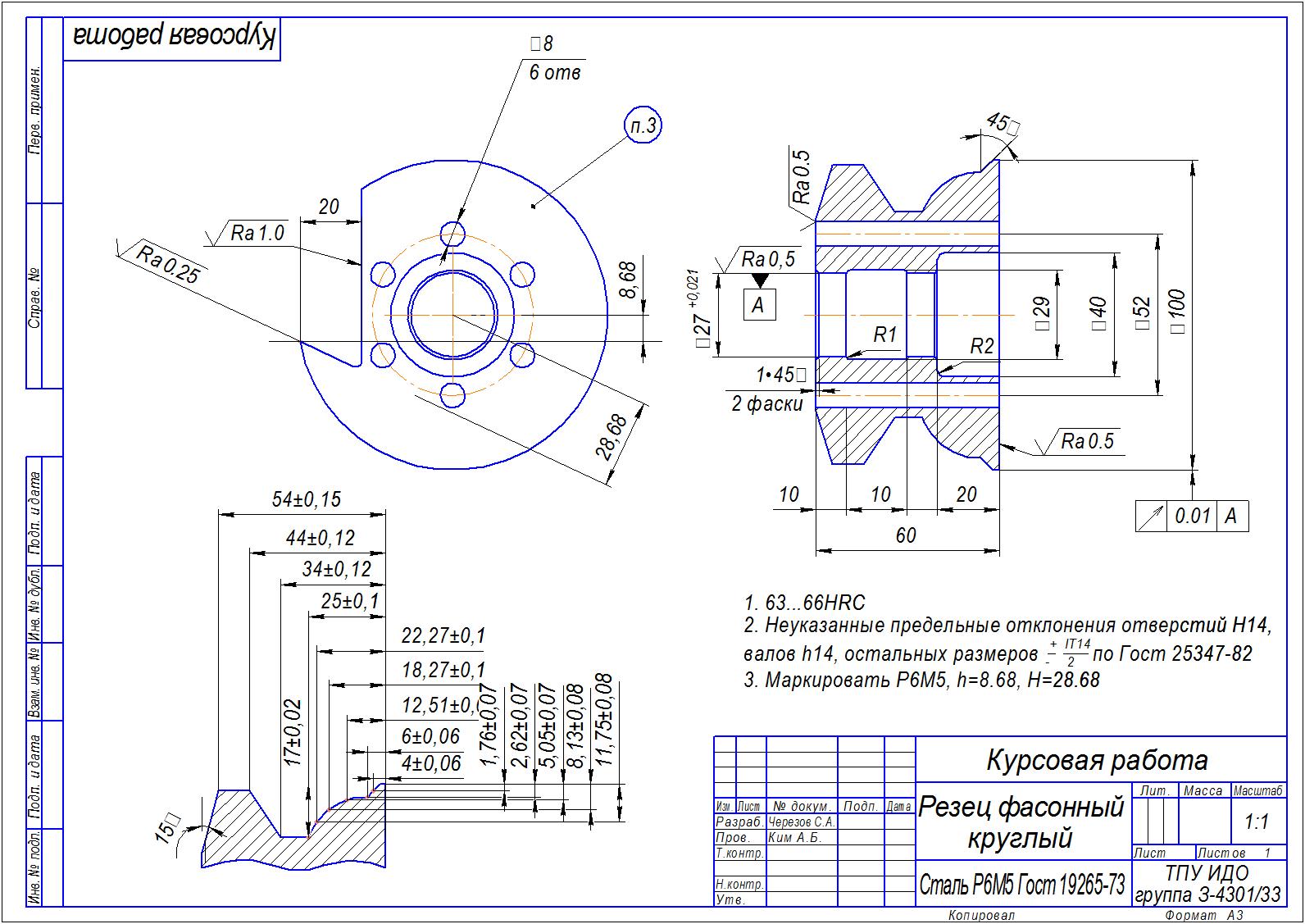

Состав: Чертеж фасонного резца, пояснительная записка, все необходимые вспомогательные чертежи Язык документа

Софт: КОМПАС-3D 15 SP2
