Расчет и проектирование фасонного резца

Омский Государственный технический университет
Машиностроительный институт
Курсовой проект по дисциплине "Металлорежущие инструменты"
На тему "Проектирование фасонного резца"
Омск 2018

Исходные данные Материал заготовки- Сталь, HB=200, d1=32, d2=40, d3=60,d4=60,L1=10,L2=15,5,L3=25,R=6
Содержание
ВВЕДЕНИЕ
1. Расчет и проектирование фасонного резца 3
1.1. Определение исходных данных 9
1.2. Расчет профиля резца 5
2. Расчет погрешности обработки конического участка детали 6
2.1. Расчет профиля круглого резца 6
2.2. Расчет погрешности формы конического участка детали при обработке круглым резцов 8
3. Расчет переднего и заднего углов по длине режущей кромки 10
4. Конструирование резца 11
5. Заточка резца 13
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ

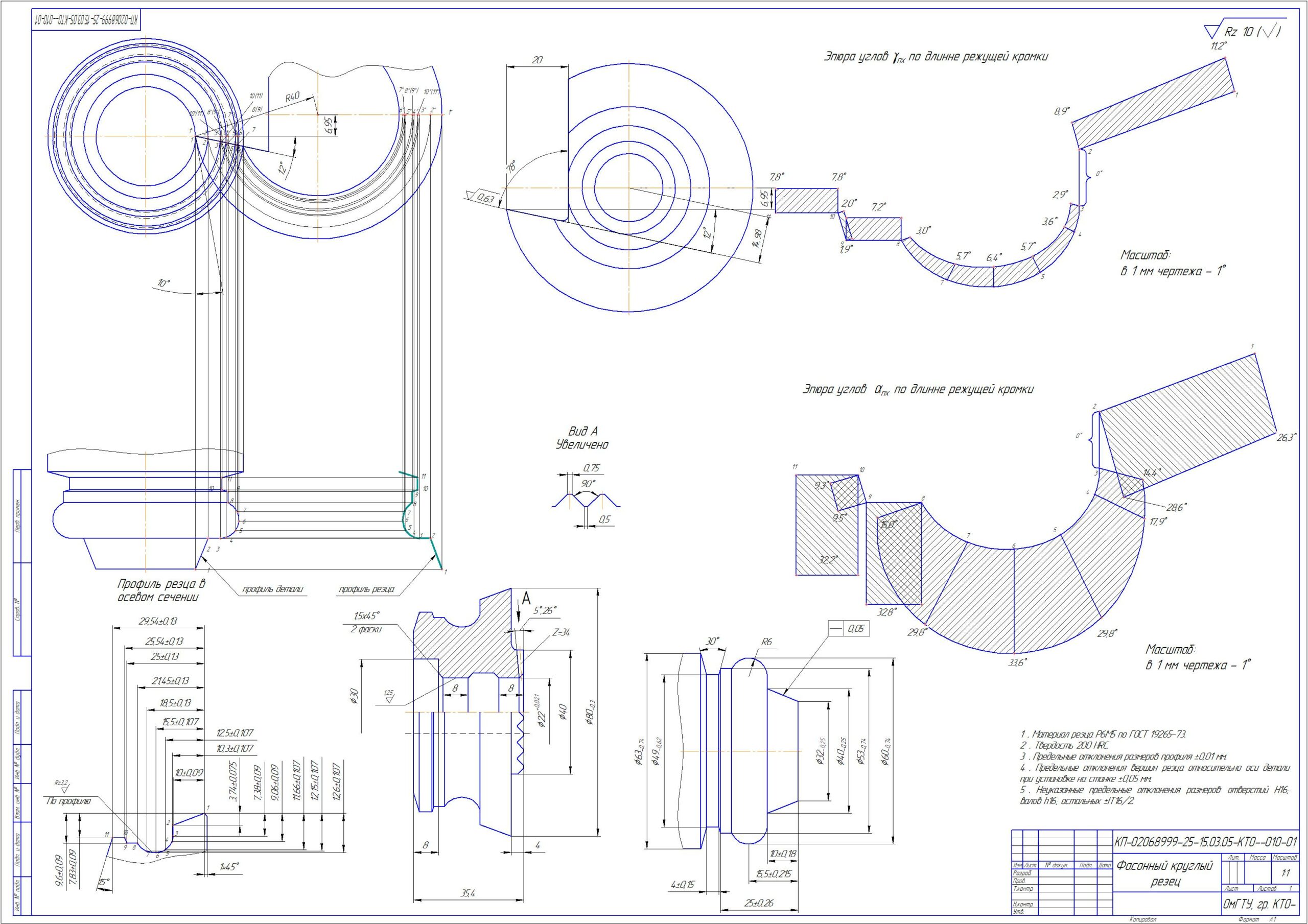

Состав: Круглый фасонный резец Язык документа

Софт: КОМПАС-3D 16.1

Сайт: www

Файлы:
фасонный резец.cdw
᭨⥫쭠 _2.docx
