Проектирование круглого фасонного резца и круглой протяжки D = 55H8

Карагандинский Государственный технический университет
Кафедра «Технологическое оборудование, машиностроение и стандартизация»
Курсовой проект по дисциплине «Проектирование и производство металлорежущего инструмента»
На тему: «Проектирование круглого фасонного резца и круглой протяжки»
Караганда 2017

В данной курсовой работе рассматриваются круглые фасонные резцы, которые применяются при обработке из прутка на токарных автоматах и револьверных станках.

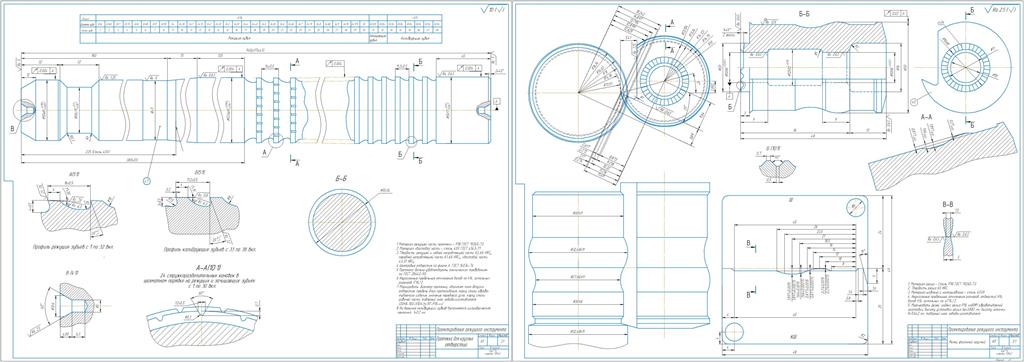

Графическая часть содержит круглый фасонные резец и круглую протяжку.
Исходные данные
1)Круглый фасонный резец: Материал заготовки – Сталь50 с σB = 570 МПа и твердостью 207НВ
2) Круглая протяжка для обработки цилиндрического отверстия диаметром D = 55H8 в заготовке из стали У10А твердостью 202 – 239 НВ длиной l_и = 100 мм. Диаметр отверстия до протягивания D0 = 53.6 мм. Параметр шероховатости протянутой поверхности Ra = 2 мкм. Модель станка 7534, номинальное тяговое усилие - Pc= 250 кН.
