Долбежный станок 7Д430

Гомельский Государственный технический университет им. П.О. Сухого, Беларусь, Борисенко А.А., 2012 г. Курс III. Дисциплина "Основы САПР".

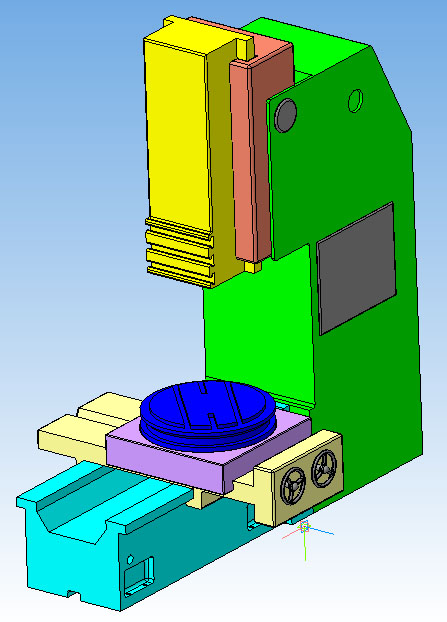

Приблизительная 3D модель станка 7Д430. Станок 7Д430 предназначен для наружного и внутреннего долбления плоских и фасонных поверхностей.

Техническая характеристика.
Длина хода долбяка, мм 120x320
Расстояние от поверхности стола до нижнего торца направляющих долбяка, мм 500
Расстояние от наружной поверхности резцовой головки до станины(вылет), мм 615
Расстояние от нижнего торца долбяка до стола, мм 10x580
Высота обрабатываемого изделия, мм:
при обработке наружной поверхности 500
при обработке внутренней поверхности 250
Наибольшый угол наклона долбяка, град 10o
Скорость рабочего хода долбяка, м/мин 3-38
Подача стола на один двойной ход долбяка
продольная, мм 0,1-2,5
поперечная, мм 0,1-2,5
круговая, град 0,1-1,4
Скорость быстрого перемещения стола
продольного, м/мин 2,8
поперечного, м/мин 2,8
кругового, мин-1 4,5
Диаметр рабочей поверхности стола, мм 770
Наибольшее перемещение стола
продольное, мм 650
поперечное, мм 510
круговое, град 360o
Габариты, мм 2850х2160х3010
Масса, кг 5660
