Доработка помпы подачи СОЖ шлифовального станка Heckert

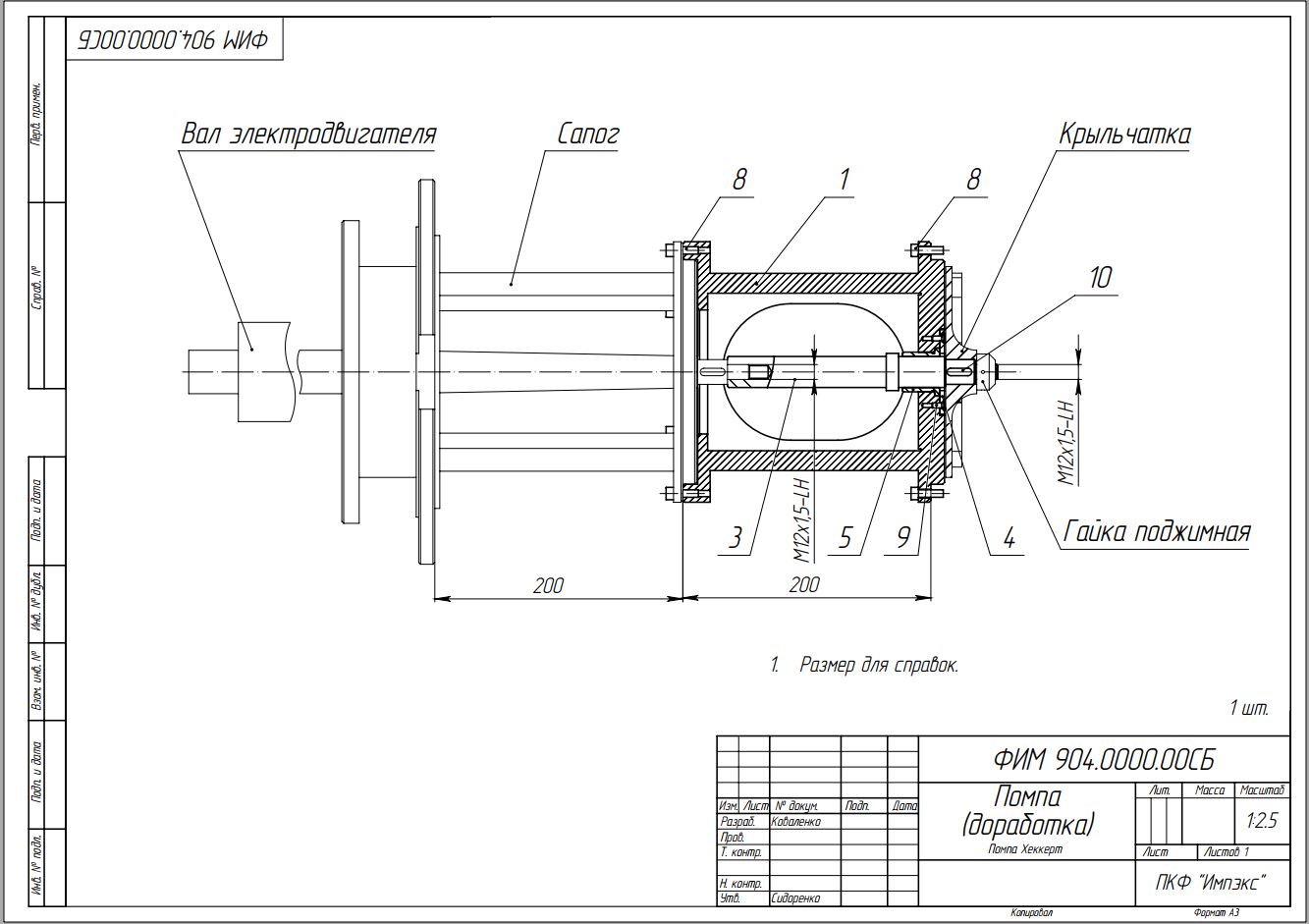

Доработка помпы подачи СОЖ шлифовального станка Heckert, увеличена глубина забора жидкости из бака сбора СОЖ путем внедрения проставки сапога и промежуточного вала.

Состав: СБ, СП, деталировка, 3d модели

Софт: SolidWorks 2015

Файлы:
ФИМ 904.0010.00СП Корпус переходной.SLDDRW
ФИМ 904.0000.01 Вал.SLDPRT
ФИМ 904.0010.02 Фланец заходный.SLDDRW
ФИМ 904.0000.03 Подшипник скольжения.SLDPRT
ФИМ 904.0010.01 Фланец.SLDPRT
ФИМ 904.0010.02 Фланец заходный.SLDPRT
ФИМ 904.0000.00 СБ Помпа (доработка).SLDASM
ПОдшипник 204.SLDPRT
ФИМ 904.0010.01 Фланец.SLDDRW
ФИМ 904.0010.03 Проставка.SLDPRT
ФИМ 904.0010.00СБ Корпус переходной.SLDDRW
ФИМ 904.0000.01 Вал.SLDDRW
Сапог.SLDPRT
_Винт ГОСТ 17475-80.sldprt
Крыльчатка.SLDPRT
ФИМ 904.0000.00 СБ Помпа (доработка).SLDDRW
ФИМ 904.0000.03 Подшипник скольжения.SLDDRW
_Винт ГОСТ 11738-84_DIN 912.SLDPRT
ФИМ 904.0000.02 Крышка.SLDPRT
ФИМ 904.0010.03 Проставка.SLDDRW
ФИМ 904.0000.00 СП Помпа (доработка).SLDDRW
Гайка.SLDPRT
ФИМ 904.0000.02 Крышка.SLDDRW
ФИМ 904.0010.00 Корпус переходной.SLDPRT
Вал двигателя.SLDPRT
