Бета-тестирование КОМПАС-3D v19

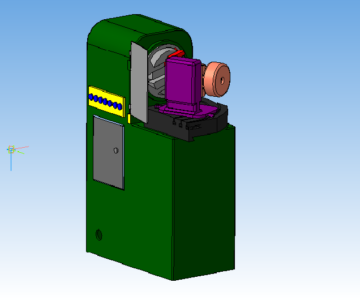

Зубострогальный станок модели 526

КУБАНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра Систем Управления и Технологических Комплексов
по дисциплине «Технологическое оборудование и его эксплуатация»
на тему: «Расчет металлорежущих станков»
Краснодар 2013

Зубострогальный станок предназначен для чернового и чистового нарезания прямозубых конических колес в условиях индивидуального и серийного производства.
Работа станка основана на механическом воспроизводстве зацепления сопряженных конических зубчатых колес, одно из которых является воображаемым производящим колесом с прямобочным профилем зуба, подобным зубьям рейки. Режущими инструментами служат два резца с прямолинейными режущими кромками, воспроизводящие боковые грани двух соседних зубьев воображаемого производящего колеса.
По окончании обработки каждого зуба салазки с заготовкой отводятся от резцов, после чего заготовке сообщается делительный поворот.
Для этой цели в станке модели 526 предусмотрен дифференциальный механизм. Начало процесса деления совпадает с моментом подхода люльки с резцами вверх, конец деления происходит в момент, когда люлька начинает двигаться вниз. По окончании делительного поворота салазки с заготовкой подводятся к резцам, и цикл работы повторяется.

Технические характеристики
1. Наибольший модуль нарезаемых колёс, мм 8
2.Число зубьев нарезаемых колёс 10-200
3. Наибольшая ширина зубчатого венца, мм 90
4. Частота двойных ходов резцов, дв.х./мин 85-442
5. Габаритные размеры, мм:
длина 1610
ширина 860
высота 1600

Курсовая работа содержит: 26 страниц, 5 рисунков,6 источников.
Целью данной работы является изучить конструктивные особенности строгальных станков. Детально рассмотреть станок модели 526, его кинематическую схему и технические характеристики. В результате проведенной работы сделать вывод о назначении и применении данного станка.

СОДЕРЖАНИЕ
Введение
1 Классификация металлорежущих станков
2 Классификация зубообрабатывающих станков
3 Методы нарезания зубчатых колес
3.1 Метод копирования
3.2 Метод обката
4 Зубострогальные станки
5 Общая характеристика зубострогального станка модели 526
5.1Техническая характеристика станка
5.2Узлы станка
5.3Органы управления
5.4Движения в станке
5.5 Принцип работы
5.6 Конструктивные особенности станка модели 526 .
6 Кинематика станка модели 526
6.1Движение резания
6.2Движения обкатки и деления заготовки
6.3Движение подач
6.4 Кинематический расчет привода главного движения
Заключение
Список используемой литературы

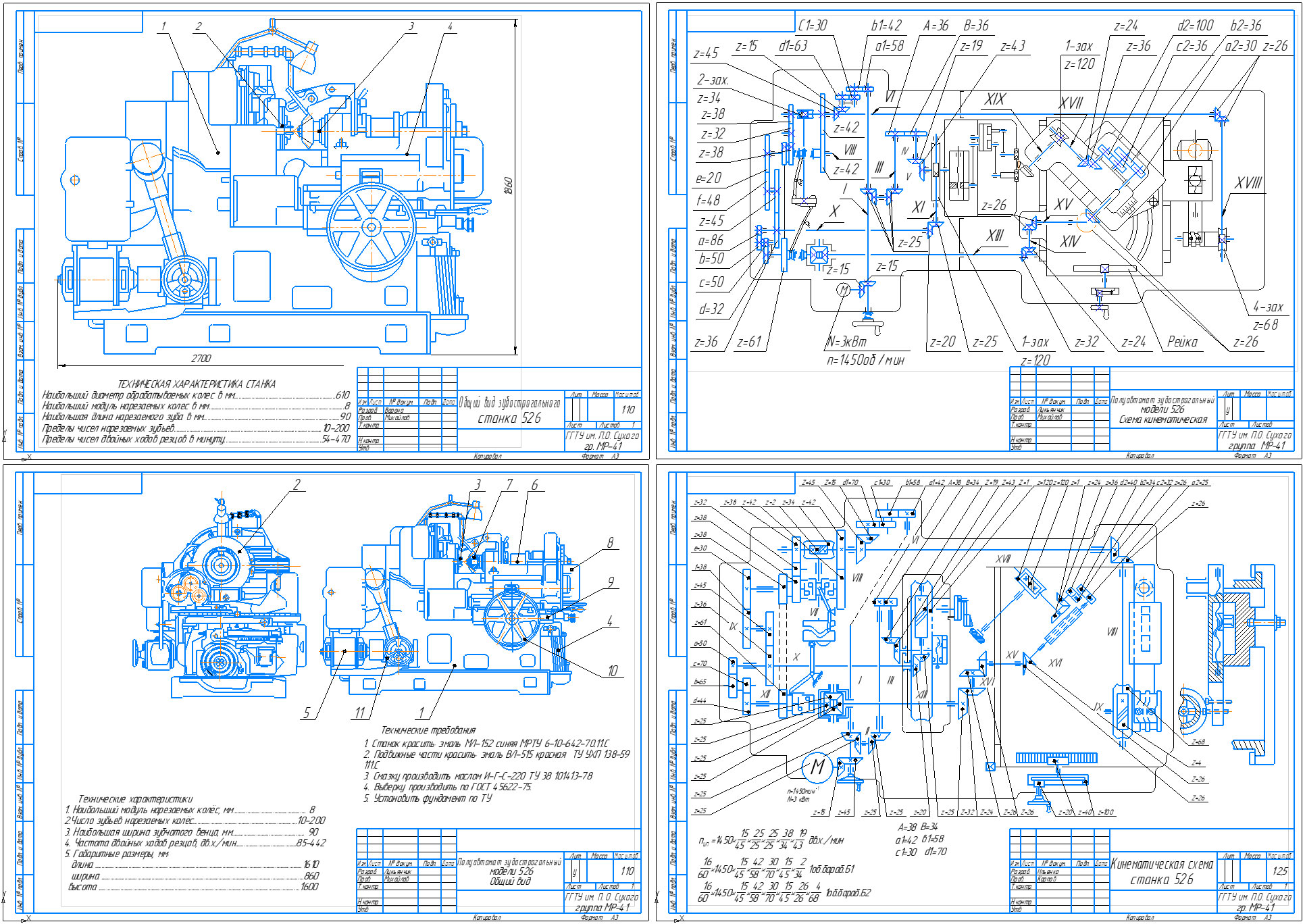

Состав: Общий вид и кинематическая схема станка 526 (в нескольких вариантах исполнения), ПЗ Язык документа
