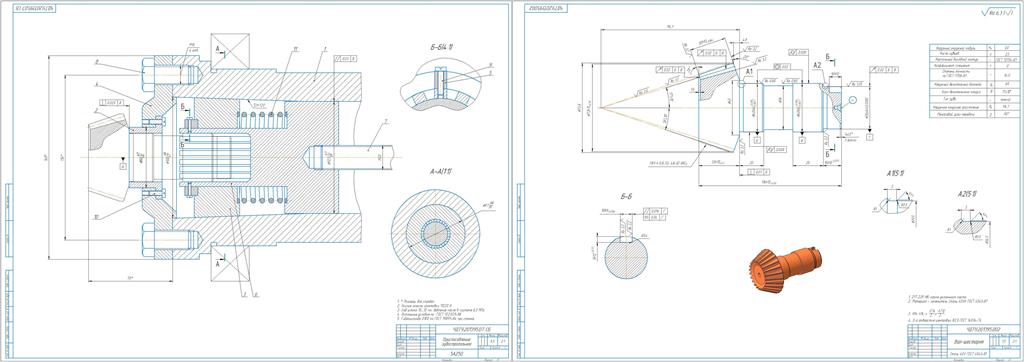

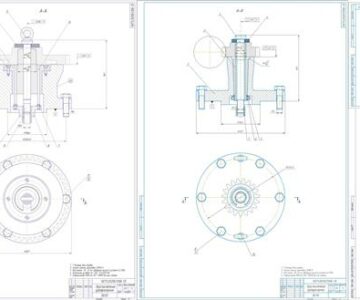

Приспособление к зубострогальному станку 5А250. Специальное одноместное приспособление предназначено для обработки детали ,,Вал-шестерня,, (конической зубчатой шестерни) на зубострогальном станке 5А250, при этом обеспечивает получение 23 зубов, m = 3,0 с параметром шероховатости Ra = 2,0 мкм (точность и шероховатость технологические).
Деталь ,,Вал-шестерня,, устанавливается в устройство (зажимную цангу) по цилиндрическом отверстии опорной втулки. Зажим происходит с помощью гидроцилиндра находящемся при станке. При движении штока гидроцилиндра происходит закрепление заготовки за счет прижатия зажимной цанги сухарями. После зажима заготовки выполняется последовательная обработка: черновая и чистовая зубостроганием двумя резцами. После обработки одной впадины зуба закреплённая заготовка в шпинделе оборачивается для обработки другой впадины зуба (за счет делительного механизма в задней бабке станка с приводом, через червячные передачи). Таким образом черновая и чистовая обработка выполняется без переустановки заготовки (данный станок может автоматически выполнять вспомогательный чистовой проход).
Транспортировка устройства происходит без помощи грузоподъёмных средств (вес устройства 9,5 кг).
Устройство имеет простую конструкцию, обеспечивает свободный доступ инструмента к поверхностям, которые обрабатываются, удобно в эксплуатации, имеет стандартизированные детали, имеет хорошую надежность зажима заготовки, непосредственно выдерживаются размеры заданные на чертеже от основной базы.
Техническая характеристика приспособления:
1. Усилие зажима заготовки, Н 11220
2. Ход штока, мм 10...12
3. Давление масла в системе, МПа 6,3
4. Остальные условия по ГОСТ 12.2.029-88
5. Гидроцилиндр по ГОСТ 19899-84, при станке D100
