Приспособления к зубофрезерным станкам 5К324, 5Б312, 5В312

Приспособления станочные к зубофрезерным станкам 5К324, 5Б312, 5В312.

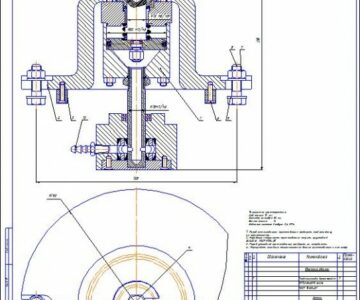

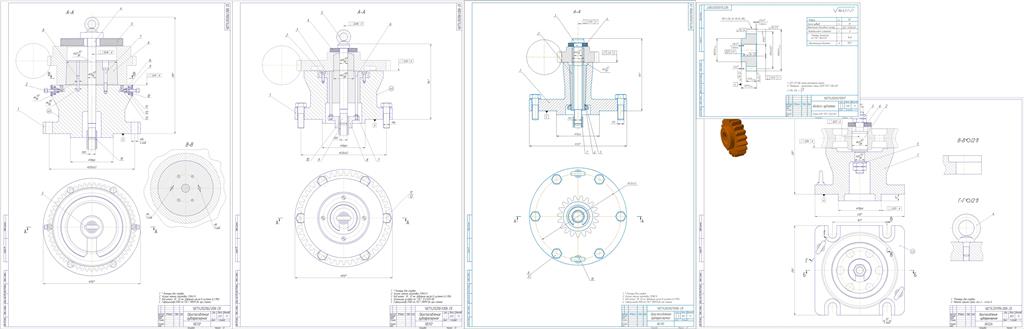

Данная серия представлена приспособлениями:
1. Приспособление зубофрезерное z19, m=5,0. Специальное устройство для обработки детали ,,Колесо зубчатое,, на зубофрезерном станке 5Б312. Усилие зажима заготовки осуществляется с помощью шайбы быстросъемной, с начальной силой от гидроцилиндра при станке. Пружина гидроцилиндра обеспечивает обратный ход штока, при откреплении заготовки. Базирование и закрепление устройства на столе станка осуществляется с помощью проточки Ø110, и шести болтов М16;

2. Приспособление зубофрезерное z29, m=6,0. Специальное устройство для обработки детали ,,Колесо червячное,, на зубофрезерном станке 5К324. Устройство должно обеспечить получение 29 зубов, m = 6,0, с параметром шероховатости Ra = 3,2 мкм (точность и шероховатость технологические). Для точного фиксирования устройства на столе станка используется выточка цилиндрическая на корпусе. Закрепление заготовки происходит за счет завинчивания гаек;

3. Приспособление зубофрезерное z46, m=5,0. Специальное устройство для обработки детали ,,Зубчатое колесо,, на зубофрезерном станке 5В312. Корпус центрируется с помощью проточки Ø110. Усилие зажима заготовки осуществляется с помощью шайбы быстросъемной, с начальной силой от гидроцилиндра при станке. Пружина гидроцилиндра обеспечивает обратный ход штока при откреплении заготовки. Толкатели при откреплении заготовки, при подъеме штока с втулкой вверх, выталкивают заготовку для свободного ее снятия с оправки. Базирование и закрепление устройства на столе станка осуществляется с помощью проточки Ø110, и шести болтов М16. Рым-болт обеспечивает транспортировку станочного устройства;

4. Приспособление зубофрезерное z55, m=4,0. Специальное устройство для обработки детали ,,Зубчатое колесо,, (на конусной оправке) на зубофрезерном станке 5Б312. Корпус центрируется с помощью проточки Ø110. Усилие зажима заготовки осуществляется с помощью шайбы быстросъемной, с начальной силой от гидроцилиндра при станке. Пружина гидроцилиндра обеспечивает обратный ход штока, при откреплении заготовки. Для облегчения съема заготовки, после обработки, с конусной оправки предусмотрены механические клиновые выталкиватели. При затягивании винта нажимного во втулке, система клиньев выталкивает заготовку из оправки. При вывинчивании винта, клин отходит назад с помощью пружины. Базирование и закрепление устройства на столе станка осуществляется с помощью проточки Ø110, и шести болтов М16. Рым-болт обеспечивает транспортировку станочного устройства.

Все устройства имеют простую конструкцию, обеспечивают свободный доступ инструмента к обрабатываемой поверхности, удобны в эксплуатации, имеют стандартизированные детали, имеют высокую надежность зажима заготовки, хорошее быстродействие (гидравлический зажим заготовки).

Состав: Приспособления зубофрезерные (4 СБ), Спецификации ( 5 листов), Детали (Колесо зубчатое, колесо червячное)+3D детали, ПЗ (Описание конструкции и принципа работы устройства по 2 листа). Язык документа

Софт: КОМПАС-3D 16

Файлы:
Приспособление зубофрезерное z55, m=4,0/
Приспособление зубофрезерное z55, m=4,0/Приспособление зубофрезерное z55, m=4,0.cdw
Приспособление зубофрезерное z55, m=4,0/Зубчатое колесо (деталь) z55, m=4,0.cdw
Приспособление зубофрезерное z55, m=4,0/Конструкция и работа z55, m=4,0.doc
Приспособление зубофрезерное z55, m=4,0/Спецификация z55, m=4,0 (лист 1).cdw
Приспособление зубофрезерное z55, m=4,0/Приспособление зубофрезерное z55, m=4,0.jpg
Приспособление зубофрезерное z55, m=4,0/Спецификация z55, m=4,0 (лист 2).cdw
Приспособление зубофрезерное z19, m=5,0/
Приспособление зубофрезерное z19, m=5,0/Описание конструкции устройства z19, m=5,0.doc
Приспособление зубофрезерное z19, m=5,0/Приспособление зубофрезерное z19, m=5,0.jpg
Приспособление зубофрезерное z19, m=5,0/Спецификация z19, m=5,0.cdw
Приспособление зубофрезерное z19, m=5,0/Колесо зубчатое (деталь) z19, m=5,0.cdw
Приспособление зубофрезерное z19, m=5,0/Колесо зубчатое (деталь) z19, m=5,0.m3d
Приспособление зубофрезерное z19, m=5,0/Приспособление зубофрезерное z19, m=5,0.cdw
Приспособление зубофрезерное z46, m=5,0/
Приспособление зубофрезерное z46, m=5,0/Зубчатое колесо (деталь) z46, m=5,0.m3d
Приспособление зубофрезерное z46, m=5,0/Спецификация z46, m=5,0.cdw
Приспособление зубофрезерное z46, m=5,0/Описание конструкции устройства z46, m=5,0.doc
Приспособление зубофрезерное z46, m=5,0/Зубчатое колесо (деталь) z46, m=5,0.cdw
Приспособление зубофрезерное z46, m=5,0/Приспособление зубофрезерное z46, m=5,0.jpg
Приспособление зубофрезерное z46, m=5,0/Приспособление зубофрезерное z46, m=5,0.cdw
Приспособление зубофрезерное z29, m=6,0/
Приспособление зубофрезерное z29, m=6,0/Колесо червячное (деталь).cdw
Приспособление зубофрезерное z29, m=6,0/Конструкция и принцип работы.doc
Приспособление зубофрезерное z29, m=6,0/Приспособление зубофрезерное z29, m=6,0.cdw
Приспособление зубофрезерное z29, m=6,0/Спецификация z29, m=6,0.cdw
Приспособление зубофрезерное z29, m=6,0/Колесо червячное (деталь).m3d
Приспособление зубофрезерное z29, m=6,0/Приспособление зубофрезерное z29, m=6,0.jpg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Павел
Дата: 2020-05-15
Просмотры: 805
