Ивановский государственный энергетический университет им. В.И. Ленина
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Технологическая оснастка"
На тему: "Нарезание зубчатых колес"
Иваново 2014

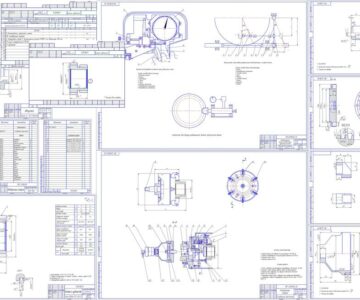

Принцип работы приспособления:

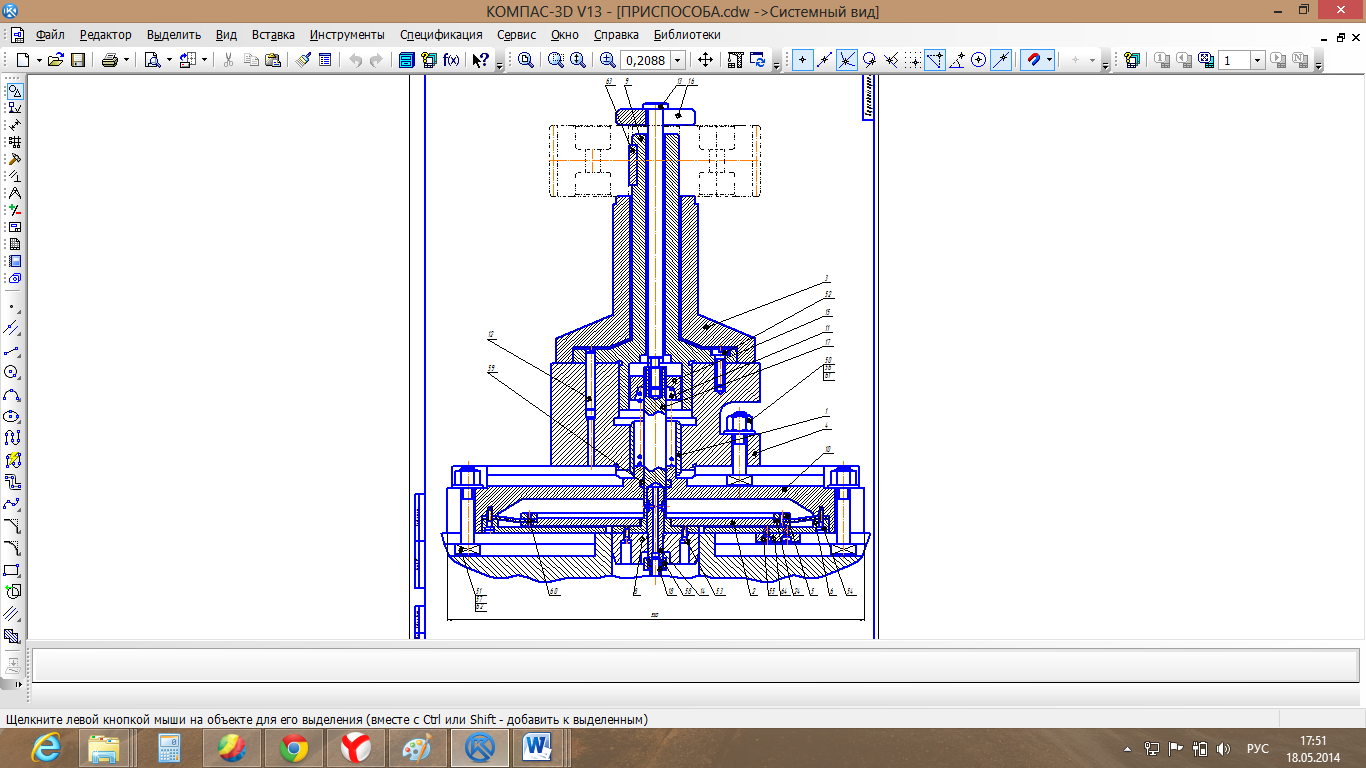

Приспособление с пневмо - камерой для фрезерования зубьев зубчатого колеса червячной цилиндрической фрезой устанавливают на зубофрезерном столе и закрепляют Т-образными болтами .При переключении распределительно крана сжатый воздух через штуцер поступает в верхнюю полость пневмокамеры, встроенную в корпус приспособления, и под действием давления манжета со штоком и тягой прогибается вниз, при этом тяга верхним концом прижимает шайбой деталь к оправке .После нарезания зубьев на колесе распределительный кран переключают, давление в полости камеры падает и при помощи пружины манжета со штоком и тягой поднимаются вверх, что приводит к отжиму детали.



Дата
19.05.2014
Язык
Русский
Состав
(СБ), спецификация, ПЗ
Софт
КОМПАС-3D 13 Как открыть?
Содержимое архива
  • moya_prisposoba.cdw
  • полетаев оснаска моя.docx
  • spetsifikatsia_prisposoblenia.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Комментарии 3
user-avatar
27.06.2019 в 12:48

Здравствуйте, скажите пожалуйста, а каким режущим инструментом производится нарезание зубьев?

user-avatar
27.06.2019 в 13:44

Приспособление должно служить для фрезерования зубьев цилиндрических зубчатых колес червячной фрезой на зубофрезерном станке 5К310. Тип производства - среднесерийное, поэтому необходимо применение механизированного привода.
Из чертежа детали следует, что заготовка должна базироваться по отверстию, установочной базой должна служить плоская торцовая поверхность заготовки. Материал детали - сталь 45 σв=780МПа, НВ=245
При нарезании зубьев необходимо обеспечить соосность делительного диаметра зубчатого колеса и центрального отверстия. Допускаемое отклонение от соосности 0,080мм.
Приспособление предназначено для работы в следующих условиях:
Температура воздуха 10…50ºС
Влажность воздуха 40…90%
Уровень запылённости 3-5 г/см
