Приспособление для нарезания зубьев

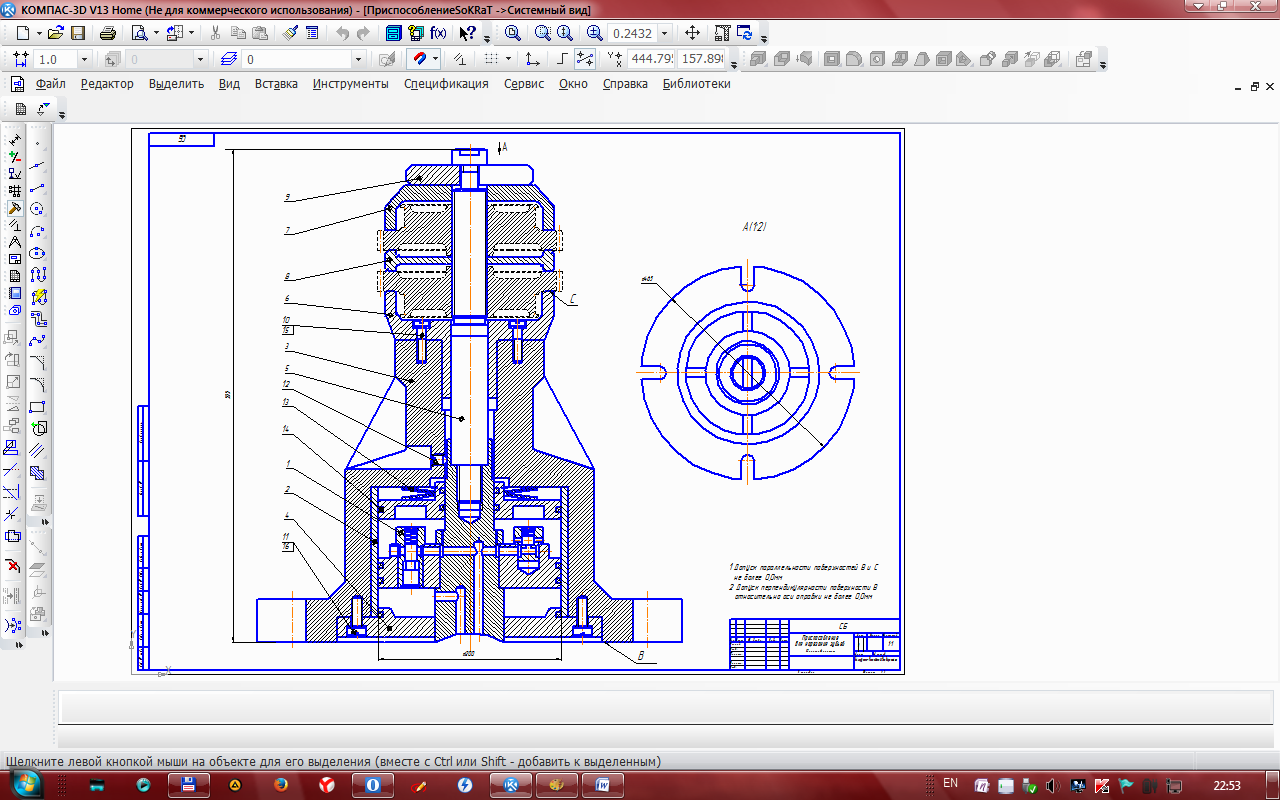

Данное приспособление служит для закрепления заготовки при нарезании зубьев мм в количестве 35 штук и состоит из следующих основных частей: корпуса (3), втулки (6), цилиндра(2), поршня (1) и штока (5).
Приспособление устанавливается на стол зубофрезерного станка модели 5Д32 и крепится к нему четырьмя болтами.
Обрабатываемая деталь устанавливается на втулку(6) и фиксируется быстросменной шайбой (10). При подаче сжатого воздуха в верхнюю полость корпуса пневмоцилиндра(2), тяга, жёстко связанная с со штоком(5) поршня(1), перемещается вниз, тем самым зажимая обрабатываемую деталь.
По окончанию нарезки зубчатого венца, сжатый воздух по системе подаётся в нижнюю полость корпуса пневмоцилиндра(2), тяга возвращается в исходное положение, тем самым, освобождая деталь от усилия зажима. Затем снимается быстросменная шайба(10) и обрабатываемая деталь с оправки(6).
При аварии пневмосистемы зажимное устройство должно поддерживать необходимое при обработке давление зажима пока деталь не полностью обработана, чтобы избежать поломки режущего инструмента и станка.
При отсутствии гидравлического зажимного давления тарельчатые пружины, поджимаемые дополнительно поршнем, продолжают обеспечивать необходимое давление. Предохранительный клапан препятствует при этом оттоку масла до тех пор, пока не подаётся сигнал «ОТЖИМ». Тарельчатые пружины уравновешивают потери на утечку сжатого воздуха и поддерживают давление в течении нескольких часов.
Данное зубофрезерное приспособление быстродействующее, позволяет использовать высокопроизводительные режимы обработки и надёжно в работе.

Состав: (СБ), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 11SP1

Файлы:
приспособление/
приспособление/Спец1SoKRaT.frw
приспособление/ПриспособлениеSoKRaT.cdw
приспособление/ПЗ.docx
приспособление/Спец2SoKRaT.frw
