Приспособление для нарезания резьбы

Приспособление для нарезания резьбы

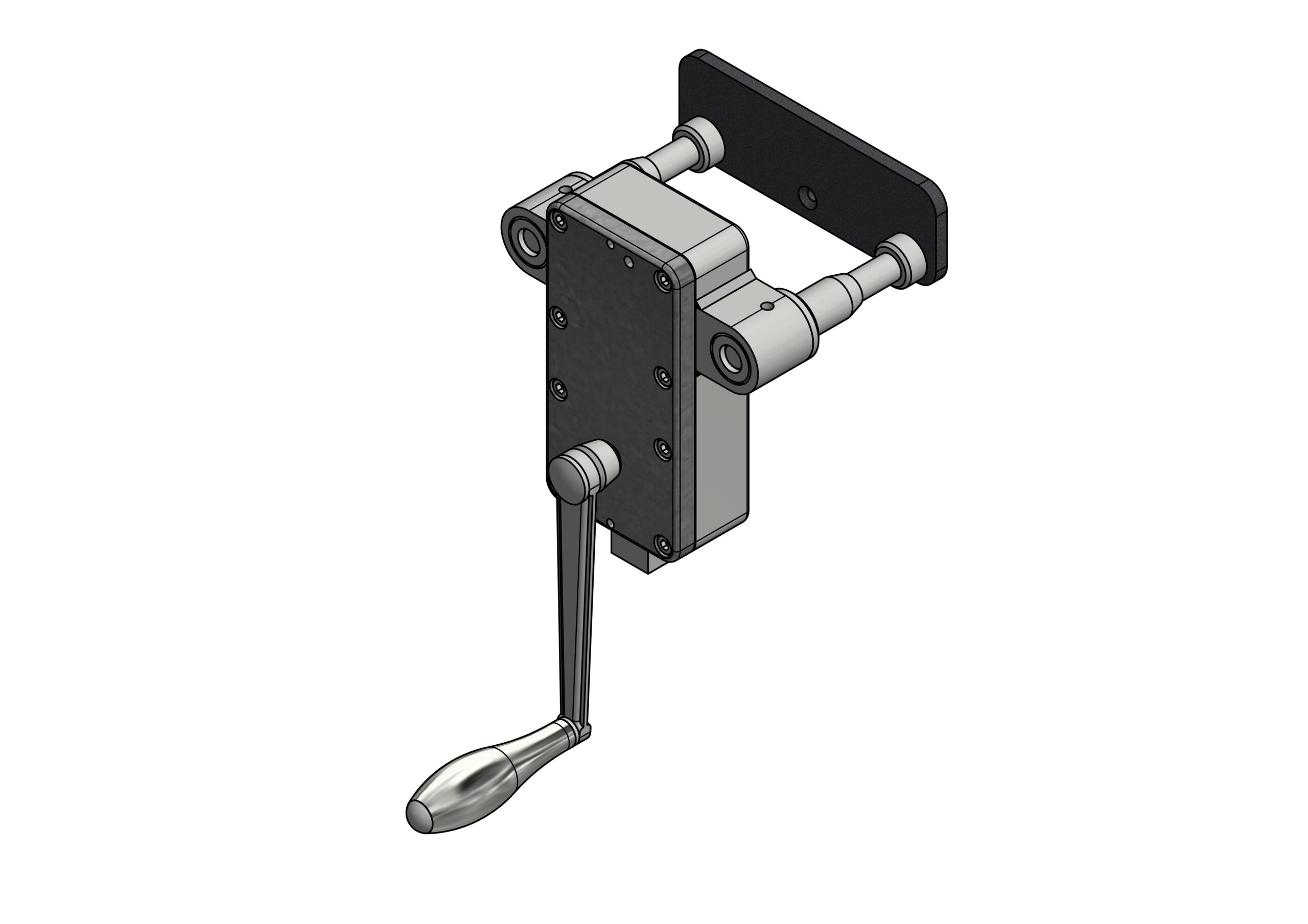

Принцип работы: рукоятка приводит в движение вал, далее посредством зубчатого зацепления приводится во вращение шпиндель на котором устанавливается патрон с метчиком.

Состав: 3D сборка, модели всех деталей Язык документа

Софт: Autodesk Inventor 2013

Просмотр файлов
Bobyshka_15.ipt
Kol'co_24.ipt
Koleso_11.ipt
Koleso_14.ipt
Korpus_01.ipt
Kryshka.ipt
Podsipnik.ipt
Prokladka.ipt
Ruthka.ipt
Shpindel'.ipt
Skalka.ipt
Socket Head Cap Screw_DIN_DIN 912 M5 x 16 --- 16N.ipt
Sterzhen'_23.ipt
Val_13.ipt
Val_17.ipt
Vint_16.ipt
Vtulka.ipt
Сборка.iam
Стол.ipt
