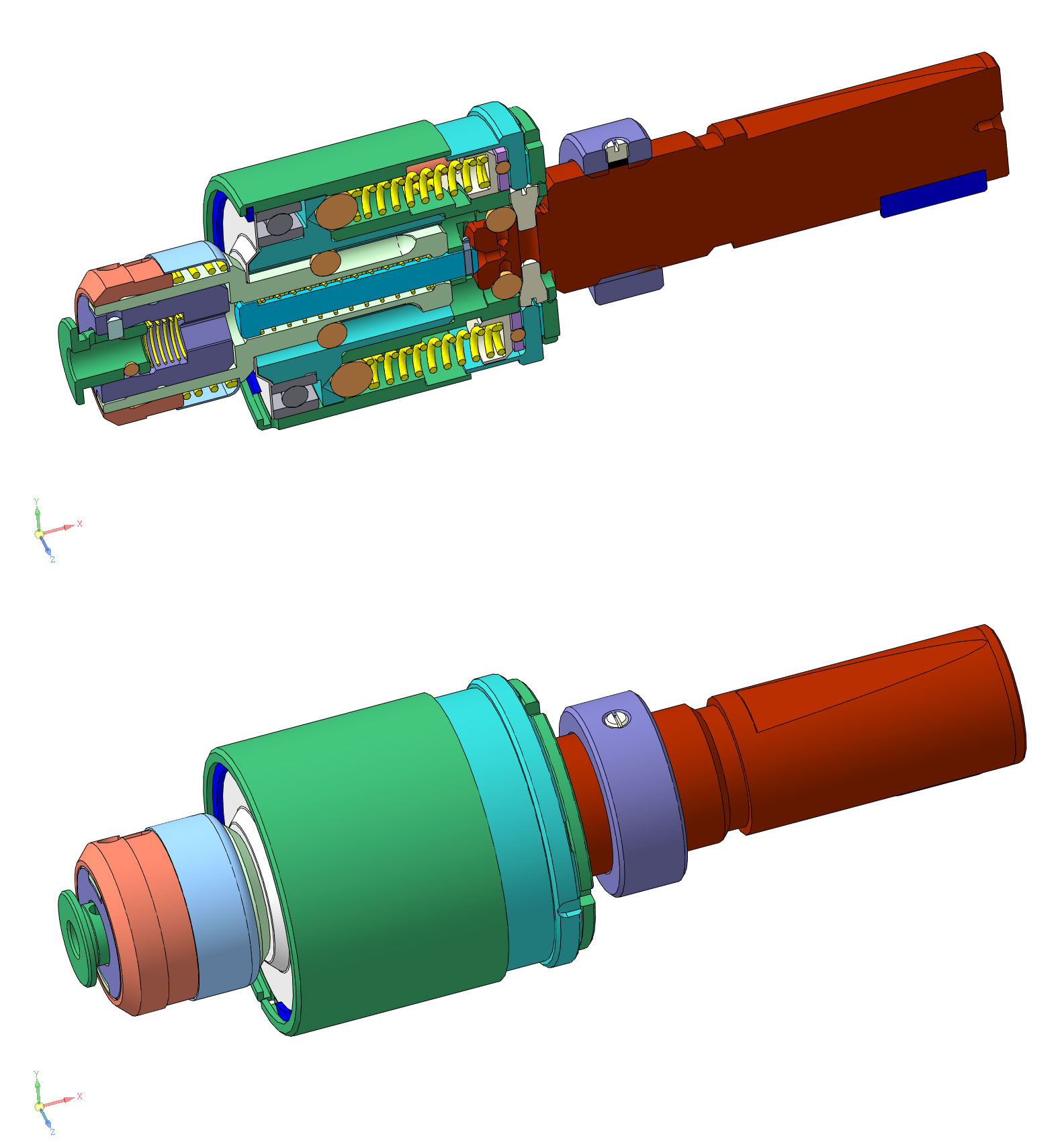

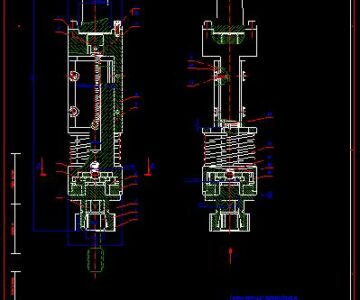

Была построена 3d модель "Патрон нереверсивный для нарезания резьб метчиками М6-М16 191.221.030" и добавлена параметризация, позволяющая из таблицы параметризации выбрать метчик (от М6 до М16) и получить 3d модель патрона, автоматически престроенную под необходимые размеры.
