Приспособления к зубодолбёжным станкам 5140, 5122

Приспособления станочные к зубодолбёжным станкам 5140, 5122.

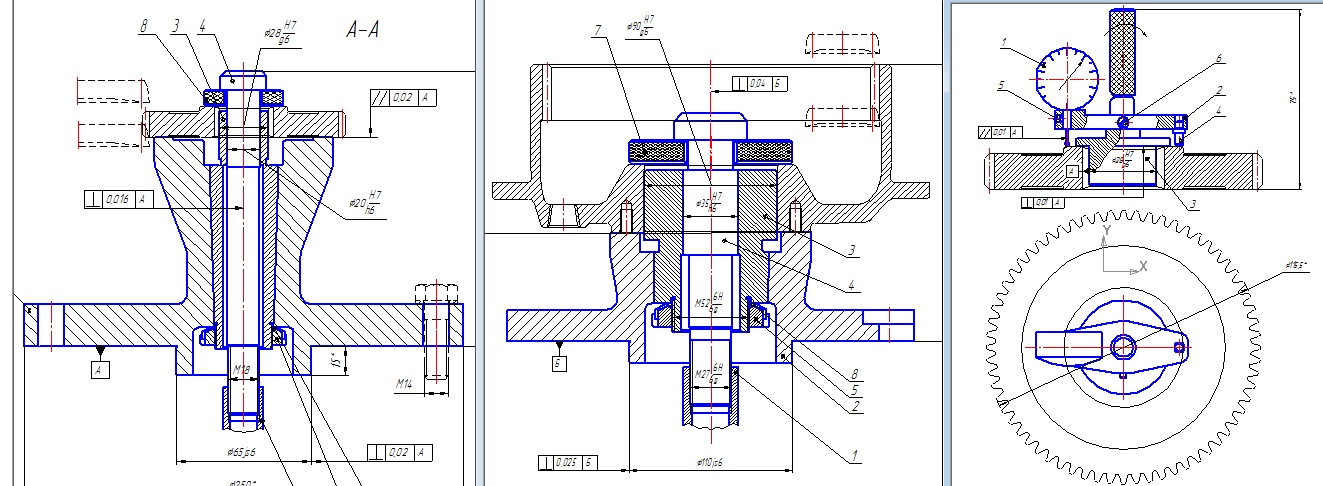

Данная серия представлена приспособлениями:

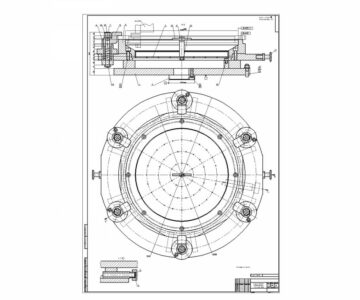

1(а). Приспособление зубодолбёжное z64, m=1,75. Специальное одноместное приспособление предназначено для обработки детали ,,Колесо зубчатое,, на зубодолбежном станке 5122. Устройство должно обеспечить получение 64 зубов, m = 1,75, под шлифование предварительное, с параметром шероховатости Ra = 1,6 мкм (точность и шероховатость - технологические). Устройство крепится к столу станка с помощью шести болтов М14 (межосевое расстояние между резьбовыми отверстиями 220 мм). Для точного фиксирования устройства на столе станка используется выточка цилиндрическая, которая расположена на корпусе. Усилие зажима заготовки осуществляется с помощью шайбы быстросъемной, с начальной силой от гидроцилиндра при станке. Транспортировка устройства происходит с помощью рым-болтов (вес устройства до 21,5 кг).
1(б). Приспособление контрольное (оправка) предназначено для измерения отклонения от перпендикулярности торцевой поверхности Ø36/Ø50 мм детали ,,Колесо зубчатое,, относительно базы А, не более 0,012 мм. Измерение осуществляется индикатором ИРБ ГОСТ 5584-85 с ценой деления 0,01 мм. Индикатор устанавливают так, чтобы его наконечник касался образующей торца и был перпендикулярен к нему и перемещают в горизонтальном направлении, вращая оправку. Измерения проводят по двум диаметрально противоположных образующей торца (поворот на 180°).
2. Приспособление зубодолбёжное z88, m=2,5. Специальное одноместное приспособление предназначено для обработки детали ,,Крышка,, на зубодолбежном станке 5140. Устройство должно обеспечить получение 88 зубов, m = 2,5, с параметром шероховатости Ra = 1,6 мкм (точность и шероховатость - технологические). Устройство крепится к столу станка с помощью четырех болтов М14 (расстояние между резьбовыми отверстиями 60°). Для точного фиксирования устройства на столе станка используется выточка цилиндрическая, которая расположена на корпусе. Усилие зажима заготовки осуществляется с помощью шайбы быстросъемной, с начальной силой от гидроцилиндра при станке. Транспортировка устройства происходит с помощью винтов грузовых (вес устройства 22,5 кг).

Устройства имеют простую конструкцию, обеспечивают свободный доступ инструмента к поверхностям, которые обрабатываются, удобны в эксплуатации, имеют стандартизированные детали, имеют хорошую надежность зажима заготовки, непосредственно выдерживаются размеры заданные на чертеже, от основной базы.
