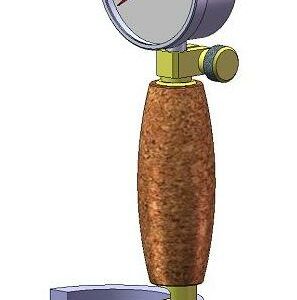

Глубиномер МГО-2125СБ предназначен для контроля и измерения глубины расположения канавки Н=400мм с точностью 0,05 мм при глубине канавки более 6 мм в отверстии диаметром, начиная с 24 мм. При глубине канавки до 2 мм в отверстии диаметром, начиная с 35 мм, используется направляющая.
Имеется комплект рабочих чертежей, высылаемых по договоренности
