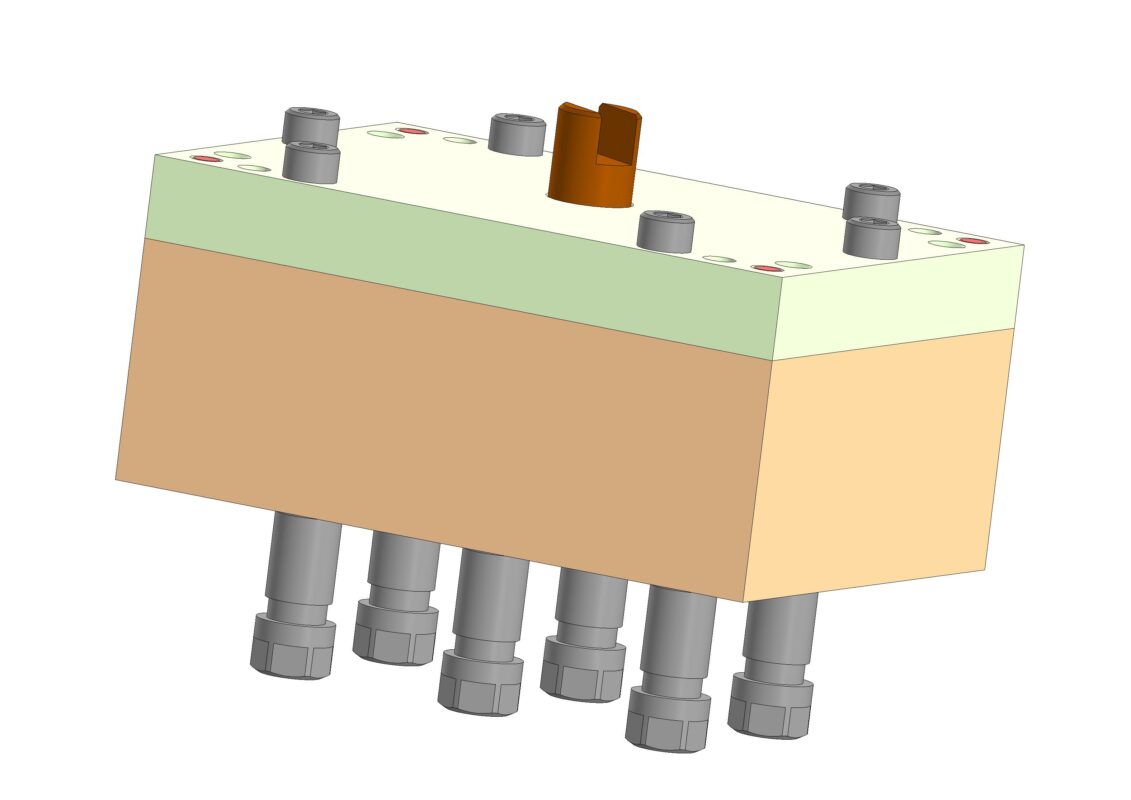

Головка сверлильная 6-ти шпиндельная СБ с подробной деталировкой. Предназначена для одновременного сверления 6 отверстий с использование стандартных цанговых патронов ER11 с отверстием под шпиндель диаметром 8 мм. Приводом может служить шпиндель вертикально-сверлильных станков.
