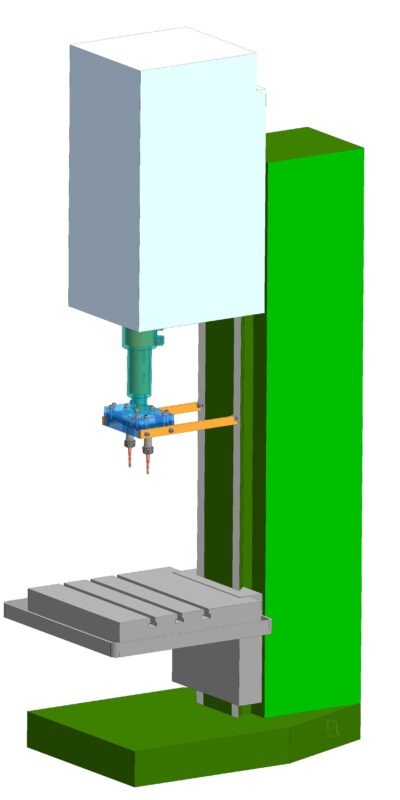

Приспособление для одновременного сверления 2-х отверстий на вертикально сверлильном станке 2С132. Модель головки выполнена с подробной деталировкой в сборке с габаритной моделью станка 2С132.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Сверлильные и расточные станки -
- Головка сверлильная 2-х шпиндельная для сверлильного станка 2С132
Головка сверлильная 2-х шпиндельная для сверлильного станка 2С132
0
2
57
1
0
50
Сообщить о проблеме
Автор
Дмитрий
Подолян
Дата
09.08.2024
Язык
Русский
Состав
3D Сборка Головки сверлильной подробная. 3D Сборка станка 2С132 состоит из основных габаритных узлов.
Софт
КОМПАС-3D 21
Как открыть?
Содержимое архива
-
2С132 - Головная часть .m3d
-
2С132 - Станина.m3d
-
2С132 - Стол.m3d
-
2С132 - Шпиндель.m3d
-
OL.08.PS. -01.00.07 - Кольцо-хомут.m3d
-
OL.08.PS. -01.00.08 - Ось привода КМ4.m3d
-
OL.08.PS. -01.00.09 - Переходник.m3d
-
OL.08.PS. -01.00.10 - Планка упорная боковая.m3d
-
OL.08.PS. -01.00.11 - Упор круглый.m3d
-
OL.08.PS.- 01.00.01 - Корпус.m3d
-
OL.08.PS.- 01.00.02 - Крышка.m3d
-
OL.08.PS.- 01.00.03 - Шестерня промежуточная m1-z35-ф37.m3d
-
OL.08.PS.- 01.00.04 - Шестерня шпиндель m1-z48-ф50.m3d
-
OL.08.PS.- 01.00.05 - Шестерня ведущая m1-z48-ф50.m3d
-
Вертикально-сверлильный станок 2С132 (макет).a3d
-
Гайка патрона цангового.m3d
-
Головка сверлильная 2-х шпиндельная для сверлильного станка 2С132 - Сборка.a3d
-
Головка сверлильная 2-х шпиндельная для сверлильного станка 2С132 - Сборка.jpg
-
Головка сверлильная 2-х шпиндельная для сверлильного станка 2С132.a3d
-
Корпус цангового патрона.m3d
-
Патрон цанговый ER20 - Сборка.a3d
-
Сверло 6,7 комбинированое.m3d
