Модернизация привода главного движения вертикально - сверлильного станка модели 2С132

Ярославский государственный технический университет
Кафедра профессионального образования
Курсовой проект по дисциплине "Металлорежущие станки"

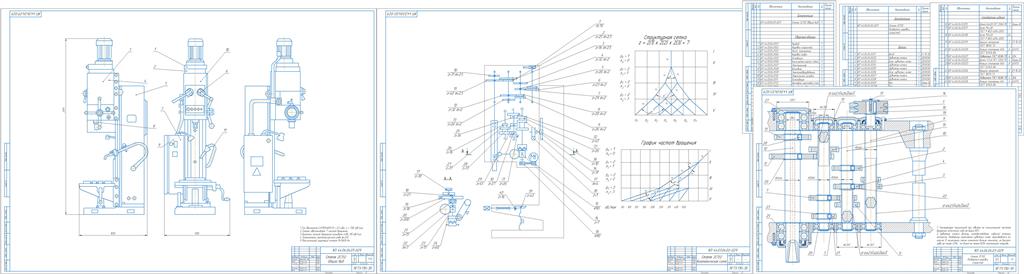

На тему: "МОДЕРНИЗАЦИЯ ПРИВОДА ГЛАВНОГО ДВИЖЕНИЯ ВЕРТИКАЛЬНО - СВЕРЛИЛЬНОГО СТАНКА МОДЕЛИ 2С132"
Ярославль 2017

В данной работе производится расчет режимов резания для:
Модель станка: 2С132
Обрабатываемый материал: Конструкционная сталь
Вид обработки: Рассверливание отверстия с 200 до 30 мм
Инструмент: Сверло спиральное
Содержание
Введение 5
1 Конструкция базовой модели станка 6
2 Выбор основных технических характеристик станка 9
2.1 Расчет режимов резания 9
2.2 Выбор электродвигателя 11
3 Кинематический расчет привода главного движения 12
3.1 Определение расчетного и проектного диапазонов регулирования частот вращения коробки скоростей станка 12
3.2 Построение структурной сетки и графика частот вращения 13
3.3 Определение частных передаточных отношений и назначение чисел зубьев колес 15
4 Расчет крутящих моментов на валах и ориентировочный расчет диаметров под подшипник 16
5 Расчет зубчатых передач 18
5.1 Расчет модулей и межосевых расстояний 18
5.2 Расчет диаметров колёс 19
5.3Определение сил в зацеплении 21
6 Расчет клиноременной передачи 24
6.1 Расчет диаметров шкивов, межосевого расстояния и длины ремня 24
6.2 Расчет угла обхвата малого шкива и определение расчетной мощности на один ремень 25
6.3 Определение скорости, предварительного натяжения и рабочего ресурса ремней 26
7 Расчет реакций опор 28
7.1 Расчет реакций опор второго вала 28
7.2 Расчет реакций опортретьего вала 30
7.3 Расчет реакций опорчетвертого вала 32
7.4 Расчет реакций опорпятого вала 35
8 Выбор подшипников 37
9 Расчет шпоночных соединений 39
10 Расчет шлицевых соединений 41
11 Выбор системы смазывания 43
Заключение 44
Список используемой литературы 45
Приложение А.Спецификация общего вида 46
Приложение Б.Спецификация развертки 47
