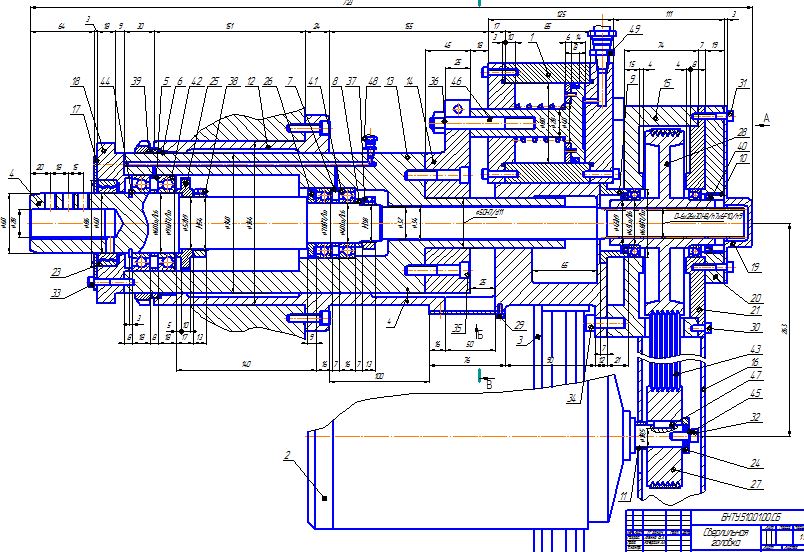

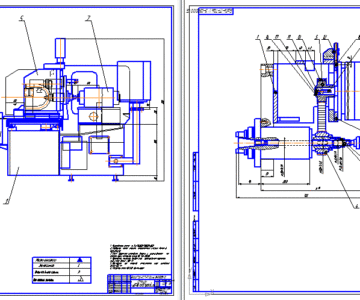

Сверлильная головка специального станка

Белорусский национальный технический университет
Кафедра: “Металлорежущие станки и инструменты ”
Курсовой проект по дисциплине "Конструирование станков"
на тему: «Сверлильная головка специального станка»
Минск 2014

В курсовом проекте разработана конструкция сверлильной головки специального станка. В процессе проектирования был произведён анализ конструкций аналогичных станков.
В работе описывается назначение проектируемого узла и станка-прототипа, виды компоновок станков данной группы. Приводятся кинематический расчет привода главного движения. Приводятся проверочные расчеты вала и шпиндельного узла с учетом конкретных размеров элементов и их расположения в пространстве. Описывается применяемый способ смазывания узлов проектируемого привода и дается обоснование технических требований.
Курсовой проект содержит 2 листа формата А1 и 1 лист формата А2, 32 страницы пояснительной записки.

Техническая характеристика:
Частота, об/мин - 5600
Мощность, кВт - 2.1
Крутящий момент, Н*м - 3.5

Состав: Сверлильная головка (СБ), Сверлильная головка (СБ), Сверлильная головка (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14
