Барановичский государственный университет
кафедра оборудования машиностроения
Дипломный проект на тему:"Модернизация сверлильной головки станка СБ964
Барановичи 2013

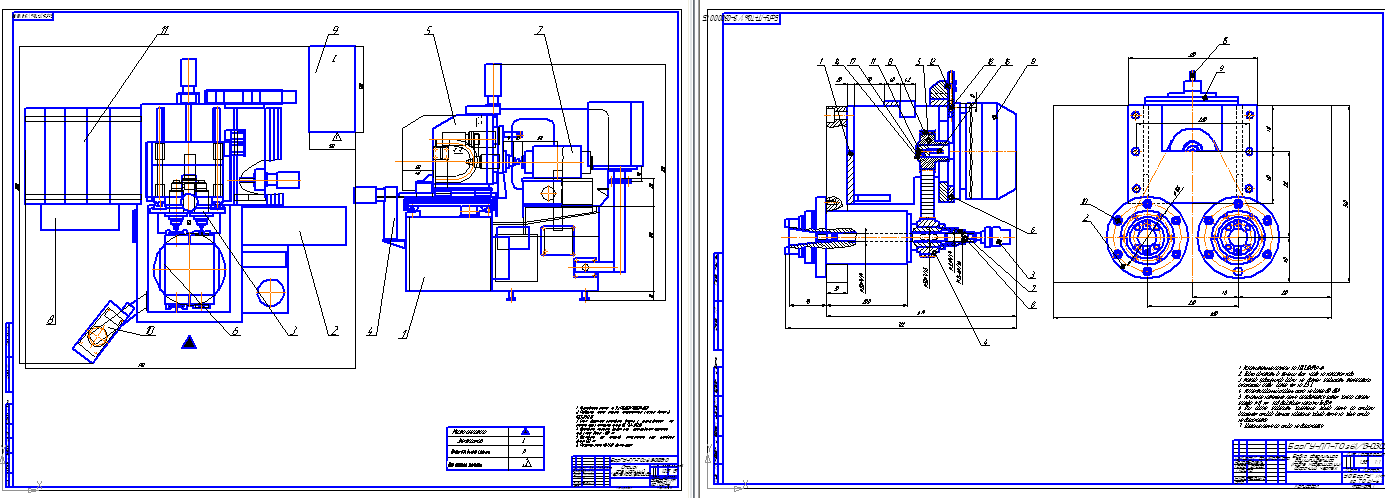

В данном дипломном проекте модернизируется сверлильная головка спецального станка СБ 964, заменяется клиноременной привод на зубчато-ременной меняется конструкция подшипниковых опор, выполняется подробный расчет передачи, шпинделя, подшипников, проводится анализ конструкций существующих сверлильных головок.
Дипломный проект в составе 6,5 Листа А1, записка 90 листов
Наиболее производительным способом обработки на универсальных и специальных сверлильных станках является многоинструментальная обработка с помощью многошпиндельных головок. Такие головки позволяют вести обработку отверстий одновременно несколькими одноименными или разноименными инструментами (сверлами, развертками, метчиками).
Многошпиндельные головки проектируются для обработки отверстий одной детали или для позиционной обработки отверстий в нескольких деталях одновременно. В последнем случае детали устанавливаются на круглом поворотном столе, с помощью которого они вручную или автоматически переводятся из одной рабочей позиции в другую. Так, например, если требуется произвести сверление, подрезание и развертывание отверстия, то можно использовать трехшпиндельную головку совместно с четырехпозиционным поворотным кондуктором и производить одновременно обработку трех деталей.
