Модернизация сверлильной головки

Мордовский государственный университет им. Н.П. Огарева
Кафедра машиностроения
Выпускная квалификационная работа
на тему "Модернизация сверлильной головки"
Саранск 2018

Исходные данные для проектирования: Конструкция существующего варианта привода главного движения станка; кинематические и силовые параметры привода

Тема работы «Модернизация сверлильной головки» агрегатного станка.
Целью моей работы является модернизация сверлильной головки. В настоящее время широко используются агрегатные станки с кулачковой самодействующей силовой головкой которая имеет ряд недостатков,
В работе проводится модернизация головку с приводом перемещения пиноли от гидроцилиндра.

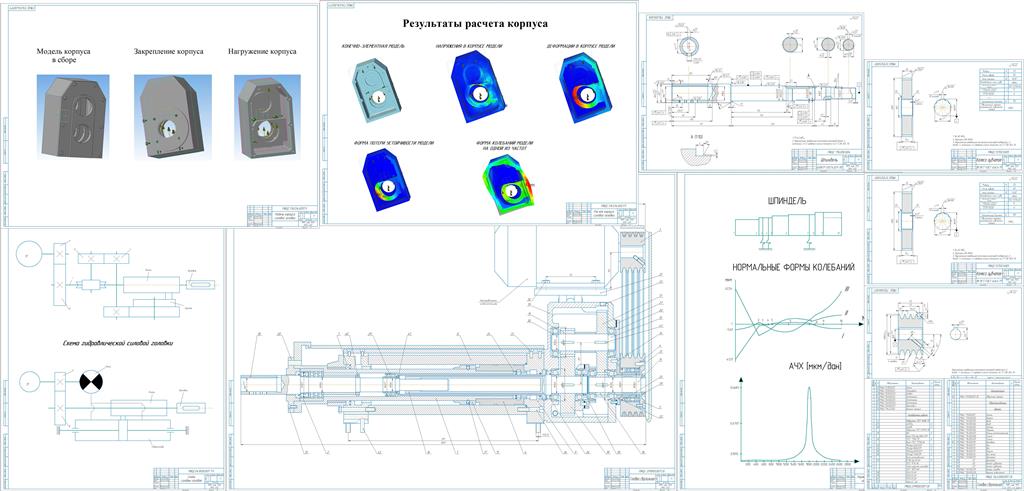

На листе 1 представлена кинематическая схема кулачковой самодействующей силовой головкой
На листе 2 представлен разрез предлагаемой силовой головки.
На листе 3 представлена расчетная схема шпинделя и результаты расчета амплитудно-частотной характеристики и форм колебаний шпинделя.
На листе 4 представлена 3-D модель корпуса, схема нагружения корпуса от силы натяжения ремней и реактивных сил в опорах валов.
На плакате 5 представлены результаты расчета напряжённо-деформированного состояния корпуса.
На плакате 6 представлены чертежи деталей входящих в конструкцию силовой головки.
