Гриндер 1,5 кВт

448

200

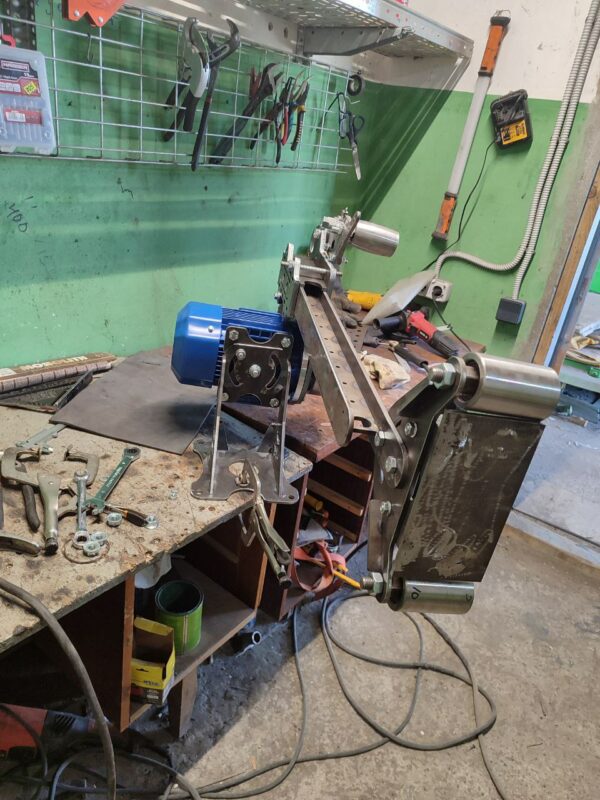

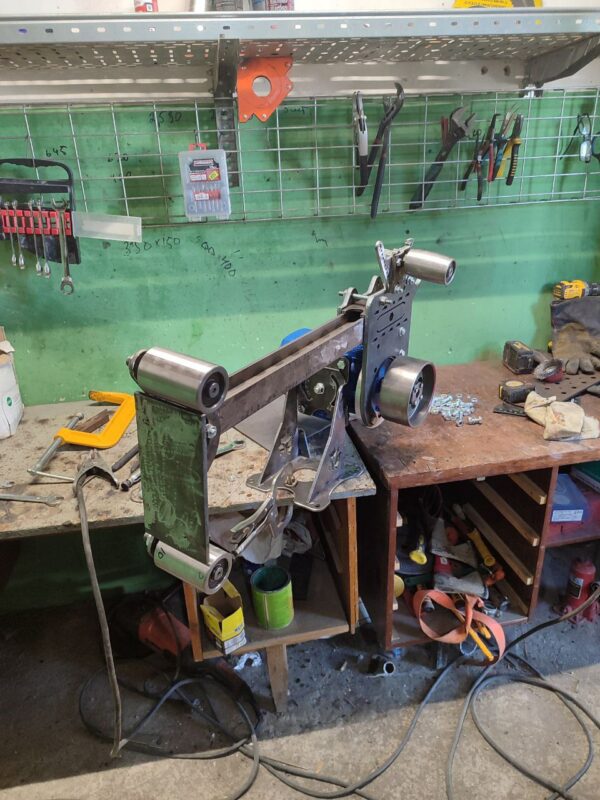

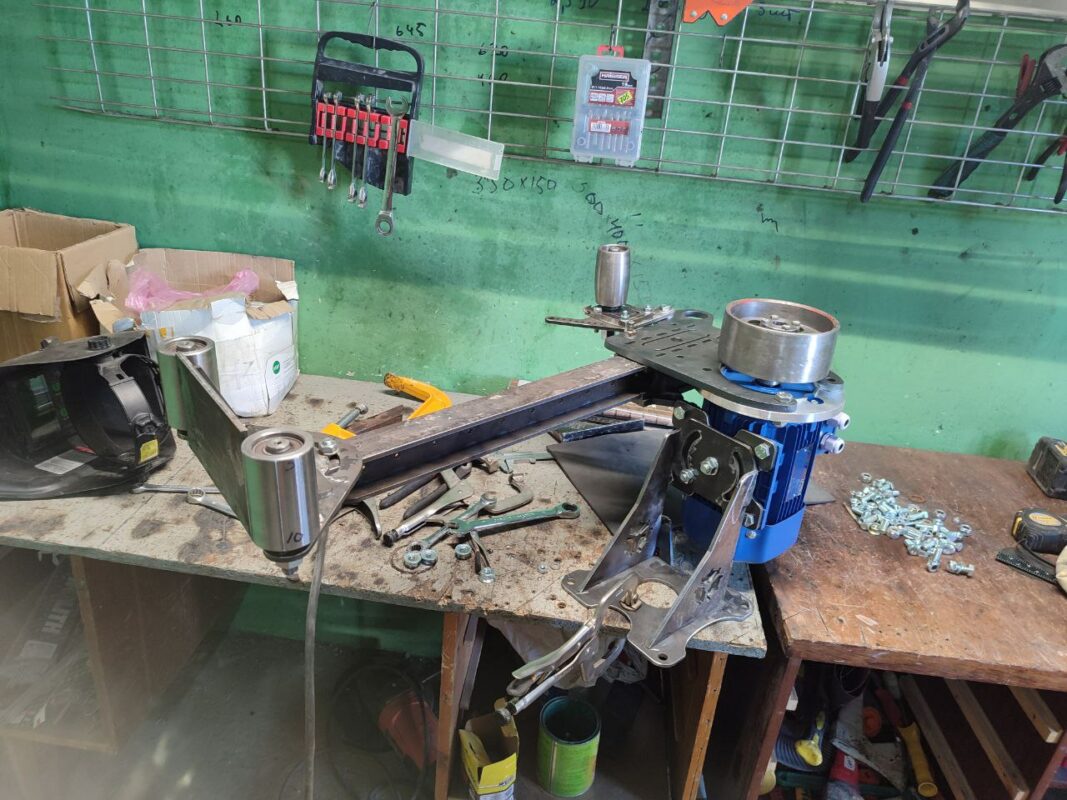

Скачав этот проект вы сможете построить свой гриндер. Для шлифовки различных заготовок.
в проекте используется:
электро двигатель 1,5 кВт; 3000об/мин; Форм фактор В35 (лапы и большой фланец)
в роликах используются подшипники SKF 6203 (6 штук)
приводной ролик из 3ручийкового шкива сделан.
проект сделан ил листа 5,5 мм стали. под лазерную резку.
основное коромысло, и крепление электро двигателя из листа 10мм. примерная себестоимость изготовления под ключ ~300$

гриндер спроектирован под ленты шириной 75 мм. и минимальной длиной 1200 мм.
максимальная длина ленты 2000мм. если вы владеете SOLIDWORKS 2024 вы без труда измените проект под свой двигатель или измените ширину роликов под ваши потребности.

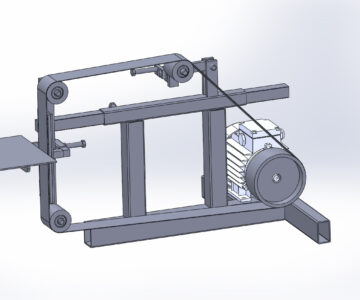

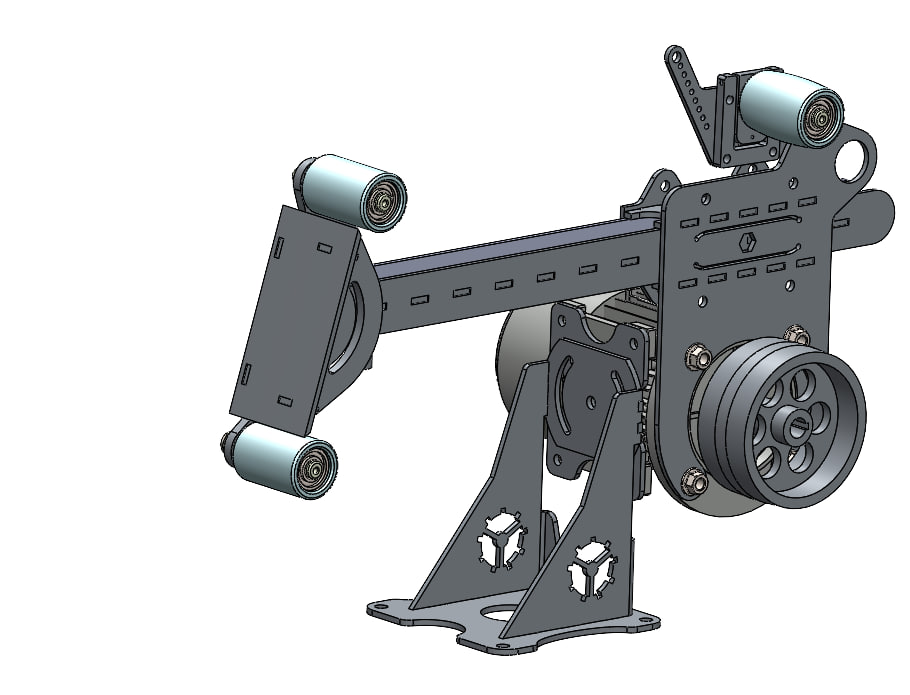

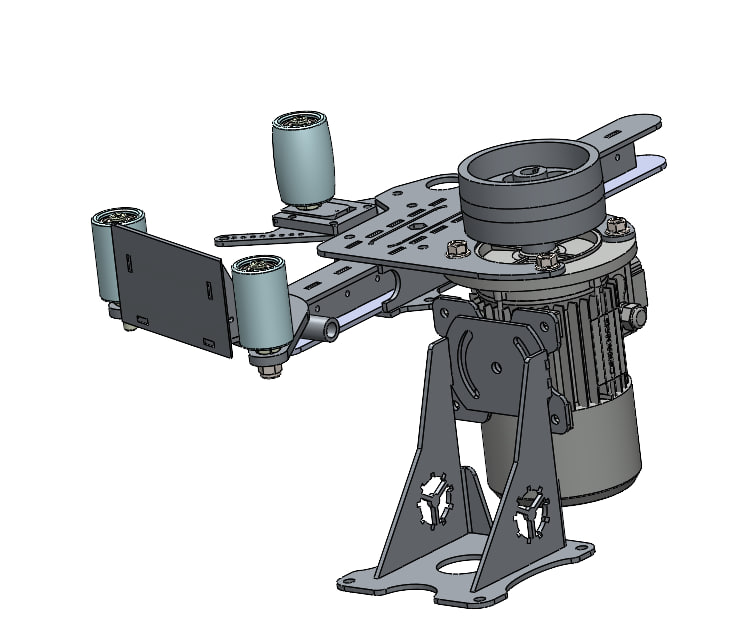

3D Модели гриндер

Автор

Arkadiy Shipko

Дата

13.02.2025

Язык

Русский

Состав

3D Сборка, детали на раскрой
