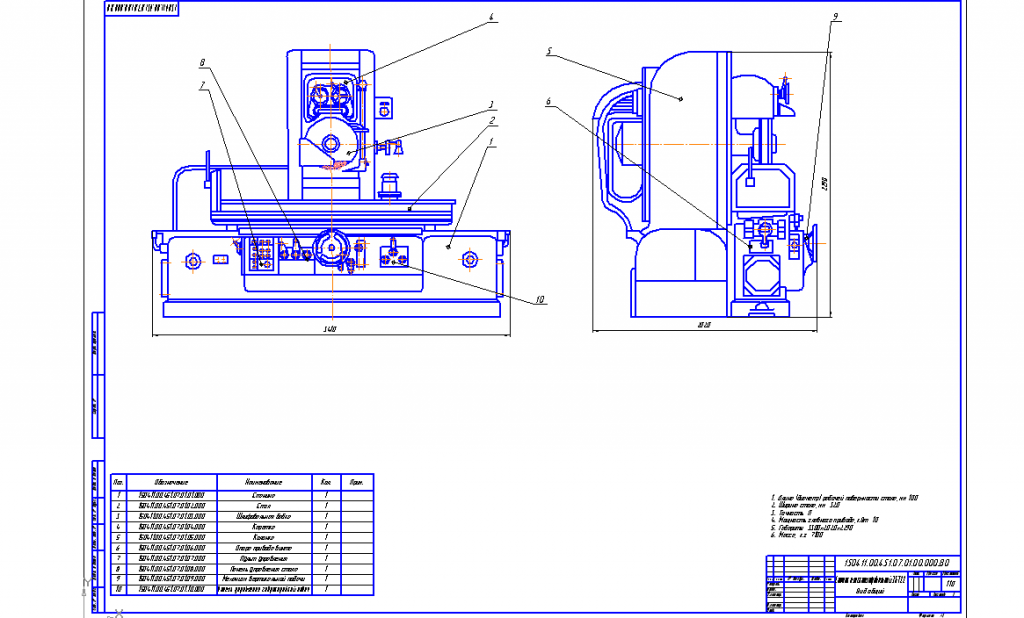

чертеж шлифовального станка 3Б722

Станок 3Б722 плоскошлифовальный с крестовым прямоугольным столом и горизонтальным шпинделем. предназначен для обработки направляющих корпусных деталей. применяется в индивидуальном, серийном и крупносерийном производстве. Техническая характеристика: Длина (диаметр) рабочей поверхности стола 100мм; ширина стола 320мм; точность П; Мощность главного привода 10кВт; габариты 3300х2020х2290; масса 7100 кг.; размеры рабочей поверхности эл/магнитной плиты длина 900мм, ширина 320мм; размеры шлифовального круга-450х203х63мм.

Состав: Вид общий (ВО) Язык документа

Софт: Компас v12

Файлы:
Общий вид 3Б722.cdw
