Расчет гидропривода плоскошлифовального станка с прямоугольным столом 3Д722 (ЦС)

Брестский государственный технический университет
Кафедра машиноведения
Курсовой проект по дисциплине "Гидро- и пневмопривод"
На тему: "Расчет гидропривода плоскошлифовального станка с прямоугольным столом 3Д722 (ЦС)"
Брест 2021

Исходные данные:
1 Усилие на рабочем цилиндре - 6кН
2 Ход штока цилиндра - 0,63 м
3 Скорость перемещения штока - 0,42 м/c

СОДЕРЖАНИЕ

Стр.
Введение………………………………………………………………………....4
1 Функциональное назначение и описание станка..………………………....5

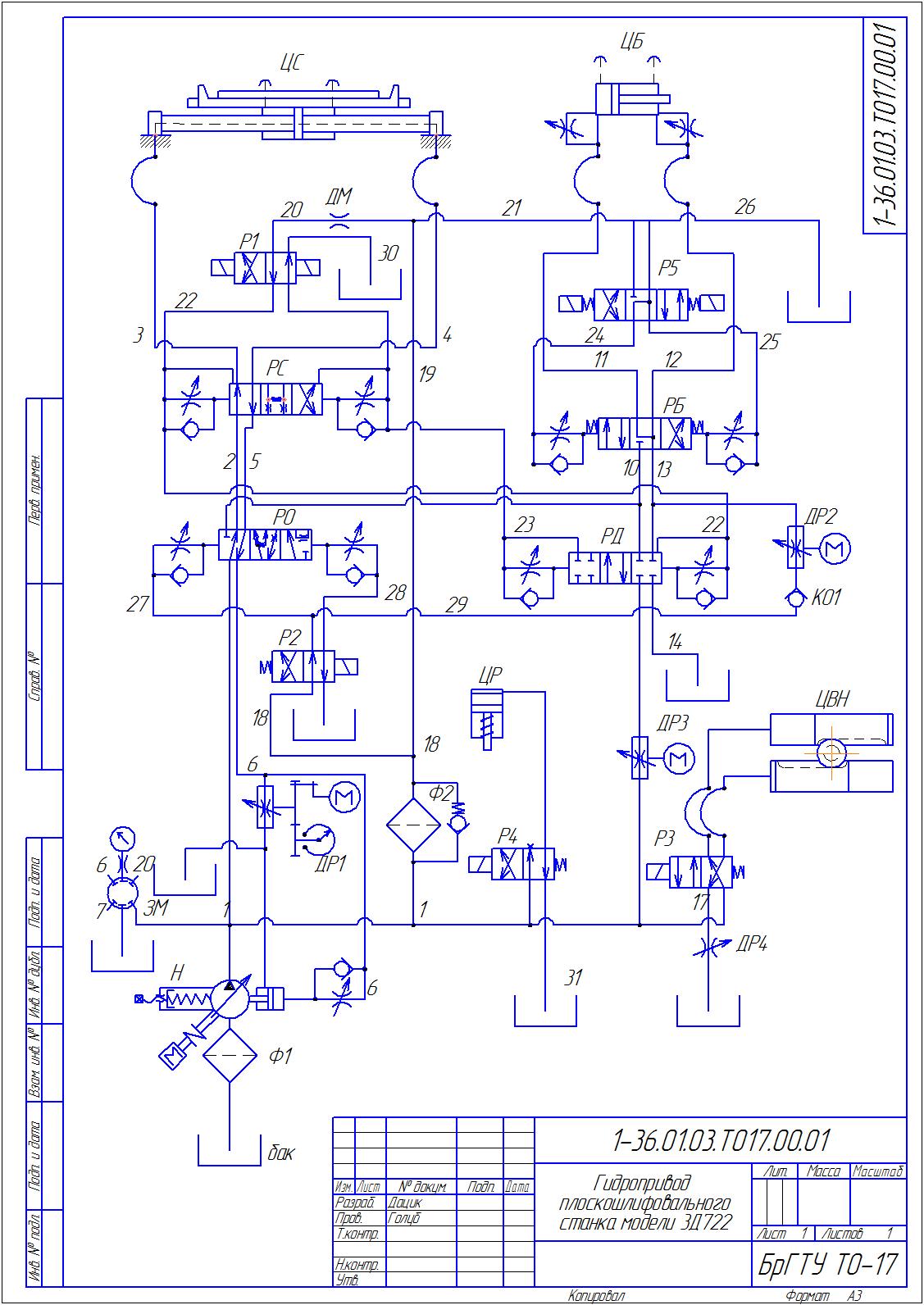

2 Описание гидравлической схемы станка……………………………….…..6
3 Выбор и обоснование номинального давления в гидросистеме при-
вода, выбор рабочей жидкости........................................................................7
4 Определение основных параметров гидродвигателей, их выбор………….8
5 Выбор гидроаппаратов управления и регулирования……………….……...9
6 Выбор трубопроводов………………………………………...…………..….10
7 Расчет потерь давления в гидроприводе……………………….…………...12
8 Определение основных параметров и выбор насоса……………………....16
9 Приближенный расчет теплового режима гидропривода……………...…18
Список литературы……………………………………………………………..20
