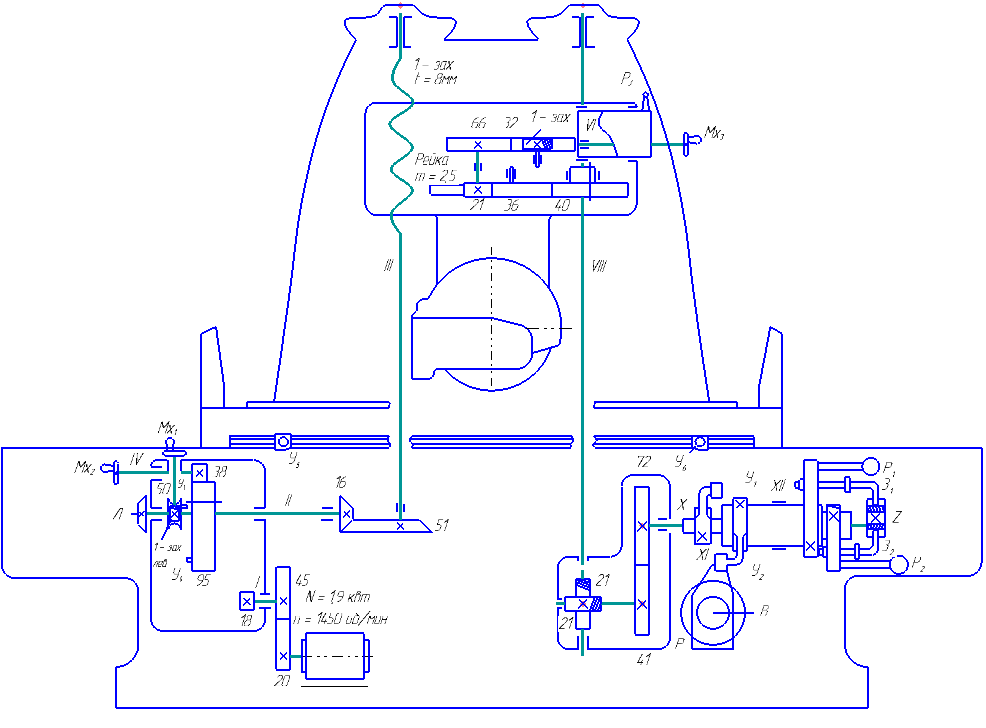

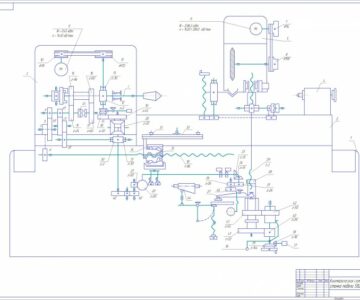

Кинематическая схема плоскошлифовального станка модели 3724

0
139
2039
10
0

Станок модели 3724 предназначен для шлифования плоскостей различных деталей из стали, чугуна или цветных металлов периферией круга. Высокая жесткость станка и значительная мощность электродвигателя шлифовальной бабки обеспечивают возможность использования его как для обдирочных, так и для чистовых операции в условиях индивидуального и серийного производства.

Техническая характеристика станка

Наибольшие размеры обрабатываемых деталей в мм ……… 2000×400×600

Продольное перемещение стола в мм:

наибольшее…………………………………………………….……….2300

наименьшее…………………………………..…………………………300

Расстояние от оси шпинделя до стола в мм:

наибольшее………………………………………………………………850

наименьшее………………………………………………………………187

Наибольшее поперечное перемещение шлифовальной бабки в мм:

ручное...........................................................................................................520

гидравлическое …………………………..……………………………….500

Наибольшее вертикальное перемещение шлифовальной бабки в мм…... 673

Диаметр шлифовального круга в мм:

наибольший……………………………………………………………….500

наименьший………………………………………………………………375

Ширина шлифовального круга в мм:

наибольшая………………………………………………………………..100

наименьшая………………………………………………………………...60

Число оборотов шлифовального круга в минуту…………………………..1470

Скорость продольного перемещения стола в м/мин:

наибольшая…………………………………………………………………33

наименьшая………………………………………………………………….3

Поперечная подача шлифовальном бабки за ход стола в мм:

наибольшая…………………………………………………………………50

наименьшая………………………………………………………………….3

Мощность главного электродвигателя в кВт……………………………..27,5

Производительность насоса гидросистемы в л/мин:

основного……………………………………………………………..…100

дополнительного………………………………………………………..35

Основные узлы станка (рис. 62). А — станина; Б — стол; В — стойка; Г — шлифовальная бабка; Д — гидропривод.

Органы управления.1—маховичок ручного поперечного перемещения шлифовальной бабки; 2 — рукоятка включения и выключения поперечного перемещения шлифовальной бабки; 3 — рукоятка алмазной правки шлифовального круга; 4 — рукоятка включения поперечнойподачи шлифовальной бабки; 5—кнопочная станция; 6—рукоятка настройки скорости стола; 7—рукоятка реверсирования стола; 8 — рукоятка пуска и останова стола; 9 — маховичок ручного вертикального перемещения шлифовальной бабки; 10 — кнопки включения быстрого вертикального перемещения шлифовальной бабки; 11 — рукоятка включения магнитной плиты.

Движения в станке:
Движение резания — вращение шпинделя шлифовальной бабки с абразивным кругом.
Продольная подача — прямолинейное возвратно-поступательное движение стола с деталью.
Поперечная и вертикальная подачи — периодические поступательные перемещения, сообщаемые шлифовальной бабке с абразивным кругом.
Вспомогательные движения — установочные и быстрые перемещения шлифовальной бабки в поперечном и вертикальном направлениях.



Автор
17121994
Дата
29.12.2016
Язык
Русский
Состав
Кинематическая схема
Софт
КОМПАС-3D 15 Как открыть?
Содержимое архива
  • Кинематическая схема плоскошлифовального станка модели 3724.cdw
