Конкурс асов 3D-моделирования

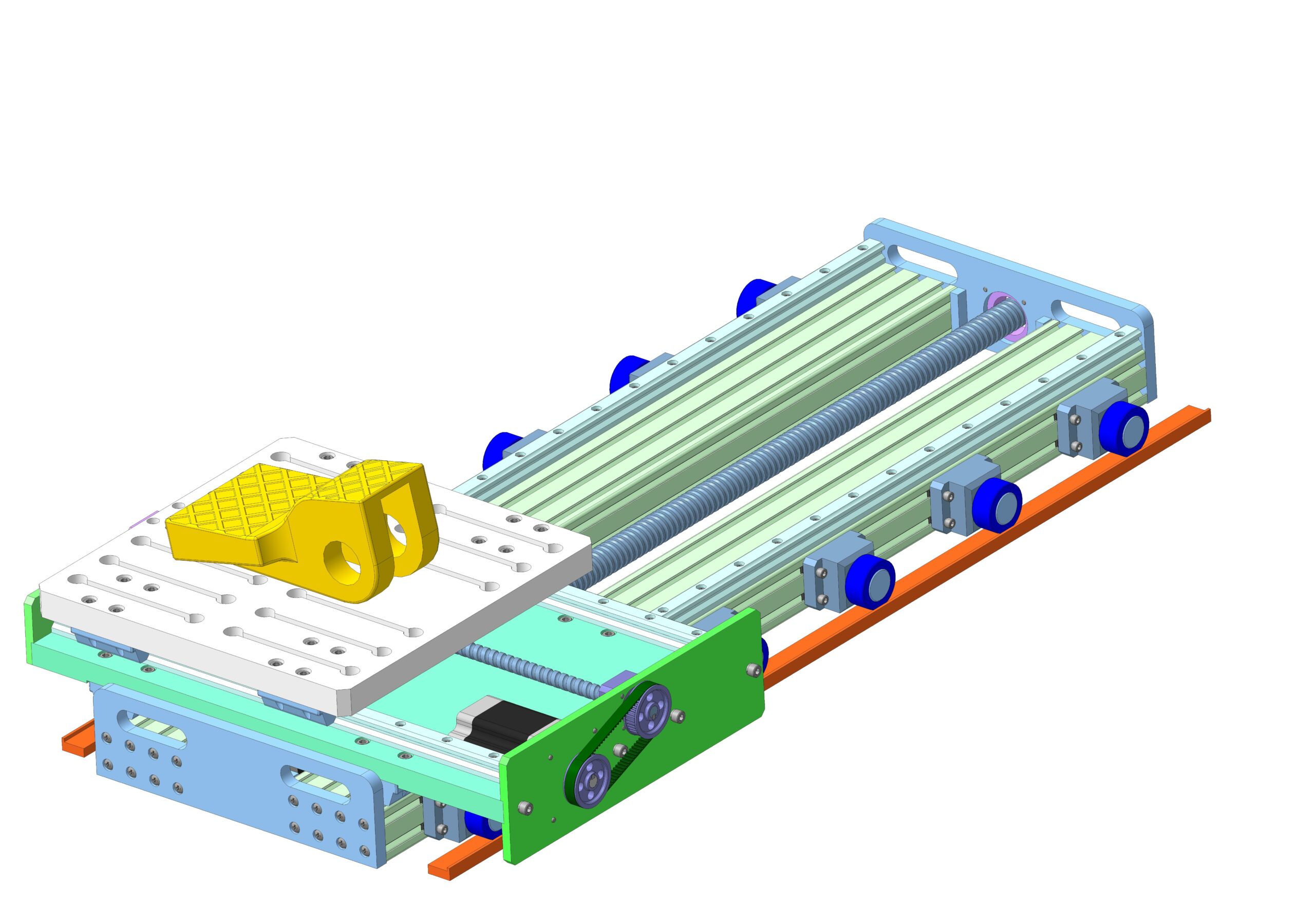

3D-модель и чертежи Устройства позиционирования двухкоординатного

Устройство предназначено для пошагового перемещения образцов при нанесении твердосплавных покрытий электронно-лучевым методом.

Состав: 3D-модели, чертежи и спецификации узлов, чертежи деталей, а также видео перемещения кареток, записанное с помощью аппаратных средств программы Компас. Язык документа

Софт: КОМПАС-3D 14 SP1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / 3D-модель и чертежи Устройства позиционирования двухкоординатного

АААА.03.000 - УстройствоПозиционированияДвухкоординатное.a3d
Покупные\Thumbs.db
Покупные\Било.m3d
Покупные\Винт ШВП 3205-1-1000.m3d
Покупные\ВинтШариковыйSFU01605.m3d
Покупные\ВинтШариковыйSFU03204.m3d
Покупные\Гайка Т М6 Nut-900 Darxton.m3d
Покупные\ГайкаФиксирующая FK20.m3d
Покупные\ГайкаШарикоВинтоваяSFU01605.m3d
Покупные\ГайкаШарикоВинтоваяSFU03204.m3d
Покупные\Держатель гайки BSH16.m3d
Покупные\Держатель гайки BSH32.m3d
Покупные\Каретка HGH 25CA.jpg
Покупные\Каретка HGH 25CA.m3d
Покупные\Каретка HGW 25CA Hiwin.m3d
Покупные\КольцоРаспорное FK20.m3d
Покупные\КорпусОпорыФиксирующей FK20.m3d
Покупные\КорпусОпорыФланцевой FF.m3d
Покупные\КронштейнОпорыФиксирующей FK20.m3d
Покупные\МуфтаLK8-40S.m3d
Покупные\Опора ШВП фиксирующая FK20.a3d
Покупные\Опора ШВП фланцевая FF20.a3d
Покупные\ОпораФиксирующая_FK15.m3d
Покупные\ОпораФиксирующая_FK20.m3d
Покупные\ОпораФланцевая_FF15.m3d
Покупные\ОпораФланцевая_FF20.m3d
㯭\䨫601201200.m3d
㯭\䨫60120600.m3d
Покупные\ПрофильнаяНаправляющая HGR25T1200H.m3d
Покупные\ПрофильнаяНаправляющая HGR25T600H.m3d
Покупные\Рельс HGH 25CA_1200.m3d
Покупные\Рельс HGH 25CA_600.m3d
Покупные\РеменьЗубчатый.m3d
Покупные\РоликKRV52.m3d
Покупные\СервоДвигатECMA-C20807GS.m3d
Покупные\ШаговДвигатFL86STH118.m3d
Покупные\ШкивЗубчатыйПодКоническуюВтулку.m3d
Покупные\ШкивРемняЗубчатый.m3d
АААА.03.010 - Каретка нижняя\Thumbs.db
АААА.03.010 - Каретка нижняя\АААА.03.010 - Каретка нижняя.a3d
АААА.03.010 - Каретка нижняя\АААА.03.011 - Боковина.m3d
АААА.03.010 - Каретка нижняя\АААА.03.100 - Блок крепления ролика\Thumbs.db
АААА.03.010 - Каретка нижняя\АААА.03.100 - Блок крепления ролика\АААА.03.100 - Блок крепления ролика.a3d
АААА.03.010 - Каретка нижняя\АААА.03.100 - Блок крепления ролика\АААА.03.101 - Держатель.m3d
АААА.03.010 - Каретка нижняя\АААА.03.100 - Блок крепления ролика\АААА.03.102 - Гайка профильная.m3d
АААА.03.010 - Каретка нижняя\АААА.03.110 - Блок крепления двигателя\Thumbs.db
АААА.03.010 - Каретка нижняя\АААА.03.110 - Блок крепления двигателя\АААА.03.110 - Блок крепления двигателя.a3d
АААА.03.010 - Каретка нижняя\АААА.03.110 - Блок крепления двигателя\АААА.03.111 - Кронштейн.m3d
АААА.03.020 - Каретка верхняя\Thumbs.db
АААА.03.020 - Каретка верхняя\АААА.03.020 - Каретка верхняя.a3d
АААА.03.020 - Каретка верхняя\АААА.03.021 - Стенка.m3d
АААА.03.020 - Каретка верхняя\АААА.03.200 - Опора подвижная\Thumbs.db
АААА.03.020 - Каретка верхняя\АААА.03.200 - Опора подвижная\АААА.03.200 - Опора подвижная.a3d
АААА.03.020 - Каретка верхняя\АААА.03.200 - Опора подвижная\АААА.03.201 - Плита опорная.m3d
АААА.03.020 - Каретка верхняя\АААА.03.200 - Опора подвижная\АААА.03.202 - Стенка.m3d
АААА.03.020 - Каретка верхняя\АААА.03.200 - Опора подвижная\АААА.03.203 - Прокладка.m3d
АААА.03.020 - Каретка верхняя\АААА.03.210 - Плита манипулятора\Thumbs.db
АААА.03.020 - Каретка верхняя\АААА.03.210 - Плита манипулятора\АААА.03.020 - Каретка верхняя.spw
АААА.03.020 - Каретка верхняя\АААА.03.210 - Плита манипулятора\АААА.03.210 - Плита.a3d
АААА.03.020 - Каретка верхняя\АААА.03.210 - Плита манипулятора\АААА.03.211 - Плита.m3d
Чертежи\Thumbs.db
Чертежи\АААА.03.000 - Устройство позиционирования двухкоординатное.spw
Чертежи\АААА.03.000 - УстройствоПозиционирования.cdw
Чертежи\АААА.03.001 - Боковина.cdw
Чертежи\АААА.03.010 - Каретка нижняя.cdw
Чертежи\АААА.03.010 - Каретка нижняя.spw
Чертежи\АААА.03.011 - Боковина.cdw
Чертежи\АААА.03.020 - Каретка верхняя.cdw
Чертежи\АААА.03.021 - Стенка.cdw
Чертежи\АААА.03.100 - Блок крепления ролика.spw
Чертежи\АААА.03.100 СБ - Блок крепления ролика Сборочный чертеж.cdw
Чертежи\АААА.03.101 - Держатель.cdw
Чертежи\АААА.03.102 - Гайка профильная.cdw
Чертежи\АААА.03.110 - Блок крепления двигателя.cdw
Чертежи\АААА.03.110 - Блок крепления двигателя.spw
Чертежи\АААА.03.111 - Кронштейн.cdw
Чертежи\АААА.03.200 - Опора подвижная.cdw
Чертежи\АААА.03.200 - Опора подвижная.spw
Чертежи\АААА.03.201 - Плита опорная.cdw
Чертежи\АААА.03.202 - Стенка.cdw
Чертежи\АААА.03.203 - Прокладка.cdw
Чертежи\АААА.03.210 - Плита.cdw
Чертежи\АААА.03.210 - Плита.spw
Чертежи\АААА.03.211 - Плита.cdw
Чертежи\Било.cdw
ПолноеДвижениеКареток.avi
АААА.03.001 - Боковина.m3d
ПолозОпорный.m3d
АААА.00.000 - Устройство позиционирования с образцом.jpg
АААА.00.000 - Устройство позиционирования с образцом.a3d
АААА.03.010 - Каретка нижняя\АААА.03.100 - Блок крепления ролика
АААА.03.010 - Каретка нижняя\АААА.03.110 - Блок крепления двигателя
АААА.03.020 - Каретка верхняя\АААА.03.200 - Опора подвижная
АААА.03.020 - Каретка верхняя\АААА.03.210 - Плита манипулятора
Покупные
АААА.03.010 - Каретка нижняя
АААА.03.020 - Каретка верхняя
Чертежи
