Устройство и назначение широкоуниверсального станка модели 6Р82Ш

ЮКГУ им. М. Ауэзова
Кафедра механики и машиностроения
Курсовой проект по дисциплине «Устройство и назначение металлорежущих станков»
На тему: «Устройство и назначение широкоуниверсального станка модели 6Р82Ш»
Шымкент 2017

Содержание
Определение 7
Обозначения и сокращения 8
Введение 9
1. Анализ конструкции станка и его технологических возможностей 10
1.1 Назначение станка; особенности компоновки станка, обозначение осей координат станка, устройство станка(основные узлы, механизмы, системы и их функциональное назначение) 10
1.2 Методы образования поверхностей деталей на станке, формообразующие движения с указанием методов получения производящих линий; виды фрезерных операций 15
1.3 Технологические операции выполняемые на станке 16
1.4 Технические характеристики станка; предельные размеры обрабатываемых на станке деталей; габариты рабочего пространства станка, рабочая зона станка, основные размеры. 17
2. Кинематическая структура станка 20
2.1 Структурно-кинематическая схема станка, кинематическая схема станка 20
2.2 Кинематические характеристики передач 22
2.3 Кинематические цепи движений формообразования 24
2.4 Двигатели приводов станка и их характеристики 27
2.5 Графики частот вращения привода главного движения, поворотной серьги и график подач 28
2.5.1 Расчёт диапазона регулирования частот вращения шпинделя. 28
2.5.2 Расчёт знаменателя геометрического ряда. 28
2.5.3 Определение промежуточных значений частот вращения. 28
2.5.4 Округление значений частот вращения до стандартных значений 29
2.5.5 Построение графика частот. 29
2.5.6 Определение числа делений изображающих частоту вращения двигателя. 30
2.5.7 График частот вращения поворотной головки 31
2.5.8 График подач 31
3. Анализ конструкции основных узлов и систем станка 32
3.1 Узлы станка 32
3.1.1 Привод главного движения 32
3.1.2 Шпиндельный узел(устройство, основные детали) 32
3.1.3 Привод подачи(устройство, описание работы) 35
3.1.4 Коробка переключения скоростей 41
3.2 Приспособления, оснастка и вспомогательный инструмент, применяемые на станке 42
3.3 Система управления станком 46
Заключение 47
Список использованной литературы 48

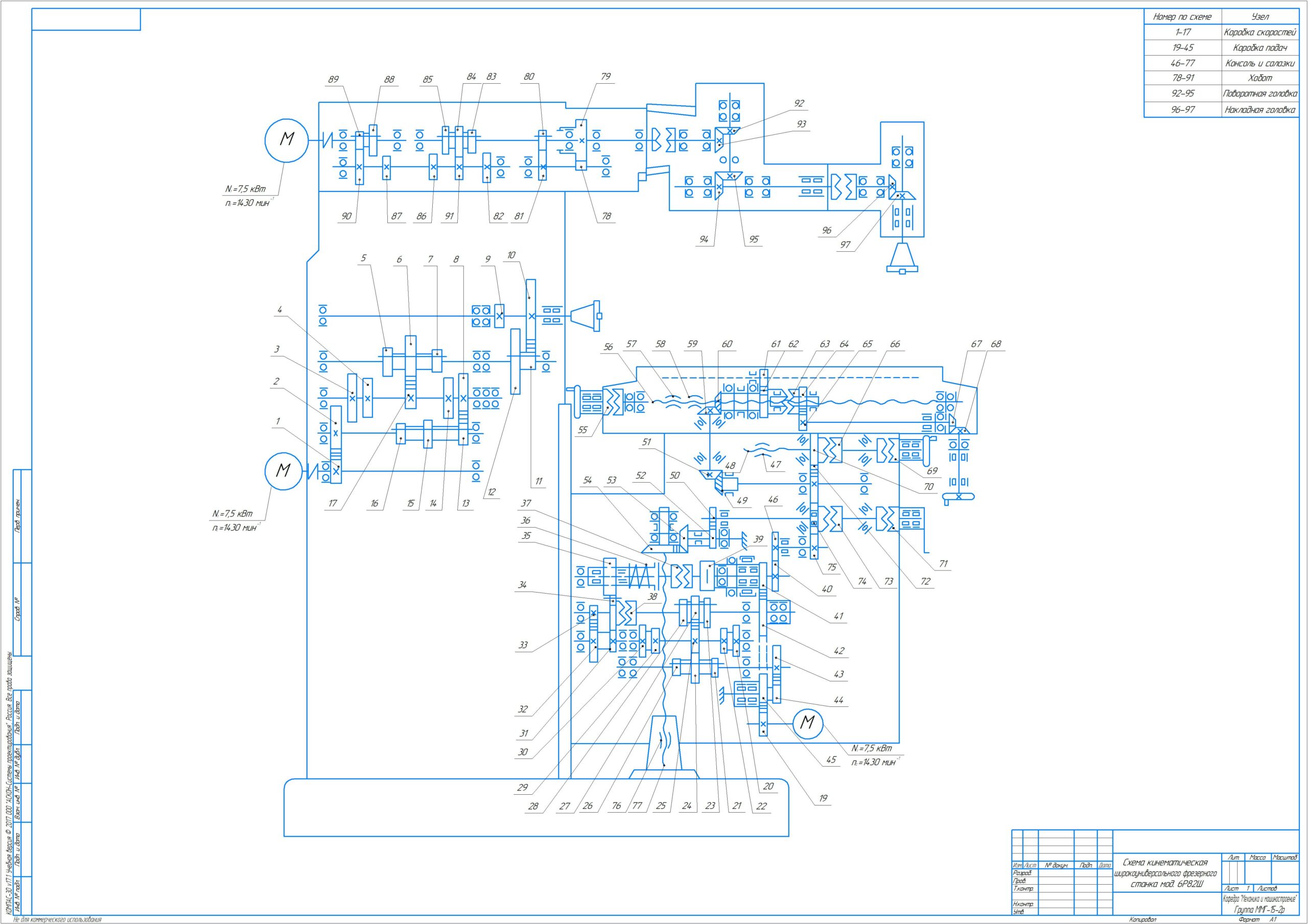

Состав: Схема кинематическая широкоуниверсального фрезерного станка мод. 6Р82Ш Язык документа

Софт: КОМПАС-3D 2017

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Устройство и назначение широкоуниверсального станка модели 6Р82Ш

Просмотр файлов
Shirokouniversalny_frezerny_stanok_modeli_6R82Sh.doc
List_1.cdw
