Проектирование привода главного движения на базе привода станка мод. 6Р82Ш

Самарский Государственный Аэрокосмический Университет им. академика С. П. Королева
Кафедра Основ конструирования машин
по дисциплине "Металлорежущие станки"
на тему " Проектирование привода главного движения на базе привода станка мод. 6Р82Ш"
Самара 2011

Спроективан главный привод консольно-фрезерного станка. Консольные горизонтальные универсальные станки отличаются тем, что на салазках установлена промежуточная поворотная плита, по горизонтальным направ-ляющим которой перемещается стол. Шпиндель станка расположен горизонтально, а на станине смонтирован хобот, несущий поддерживающую серьгу. Фрезу или на-бор фрез закрепляют в оправке, один конец которой устанавливают в шпиндель, а другой – в отверстие серьги.

Техническая характеристика
1. Размер рабочей поверхности стола, мм 1250х320
2. Расстояние от оси шпинделя до стола, мм 30-450
3. Частота вращения шпинделя, об/мин 31,5-1600
4. Масса станка, кг 1120

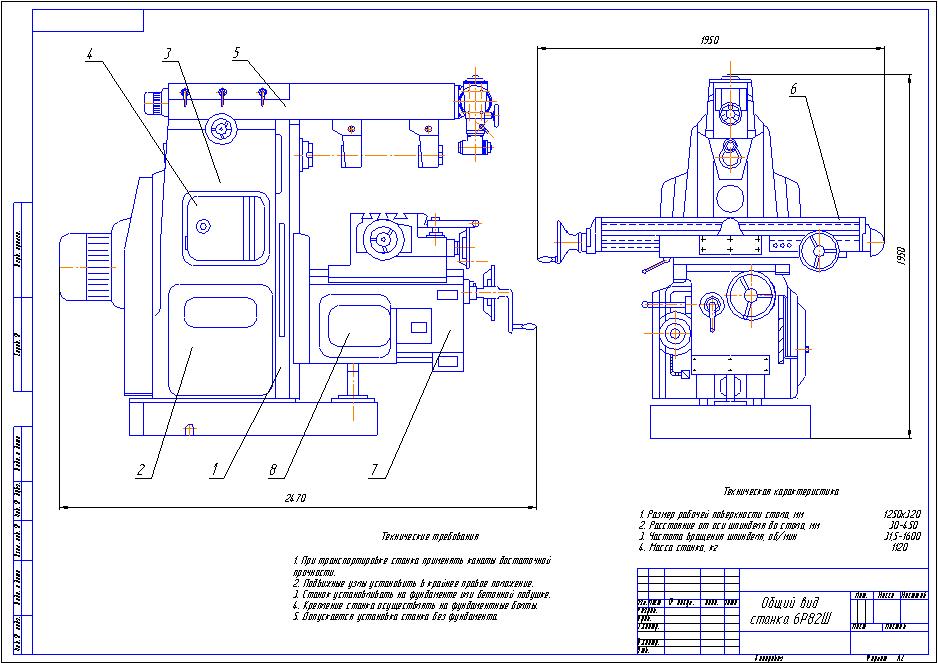

Состав: Общий вид, кинематическая схема, развертка, свертка, шпиндельный узел, спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Фрезерные станки / Проектирование привода главного движения на базе привода станка мод. 6Р82Ш

Просмотр файлов
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

4 КОММЕНТАРИЕВ

1
2016-12-31 в 15:37 Ответить

Нужен был чертеж общего вида и кинематическая схема станка. Общий вид станка выполнен в компасе. все нормально. А вот кинематическая схема в чертеж тупо вставлена картинка, причем плохого качества.

2
2017-05-04 в 10:58 Ответить

Тоже нужна была кинематическая схема. Увидела ее в описании, формат - компас. Скачала... А действительно вставлена просто картинка, которую в интернете можно и в лучшем качестве найти - в яндексе их полно. Жаль не обратила внимание на комментарий DM40. Будьте внимательны!

3
2018-03-13 в 18:36 Ответить

Пояснителная записка тоже скачивается вместе с чертежом?

    4
    2018-03-13 в 18:55 Ответить

    да весь архив. см. кнопку просмотр файлов и учтите комментарии выше.
