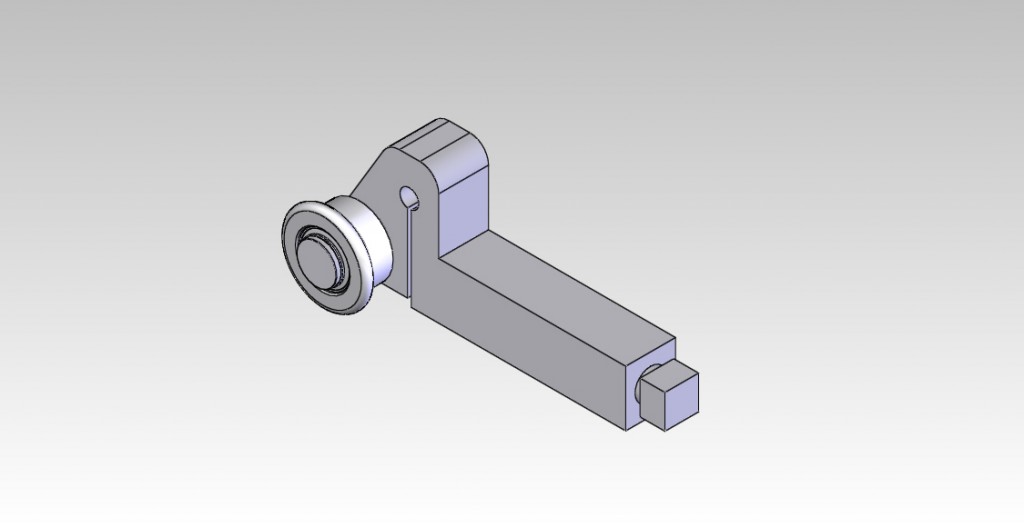

3D модель накатного ролика

Приспособление - накатной ролик применяется для накатки наружной поверхности тел вращения, установленных в патрон токарного станка, корпус приспособления выполнен таким образом, чтобы его можно было вставить в резцедержку станка. Метод накатки относится к процессам пластического деформирования поверхностного слоя металлоизделия с целью повышения износостойкости, контактной выносливости поверхности детали. Также накаткой можно добиться шероховатости поверхности Ra 0,1 сохраняя исходную форму и геометрию поверхности. Принцип работы заключается в прижатии ролика, изготовленного из стали ШХ15, к поверхности тела для накатки с определенным давлением и накатывание по всей длине, используя продольную подачу станка. Давление регулируется специальным винтом через резьбу в корпусе.
