Конкурс асов 3D-моделирования

3D модель углового стола для заточки резцов

МГТУ "Станкин"
Кафедра инженерной графики
Компьютерная графика
Задание: "3D модель углового стола для заточки резцов"
Москва 2018

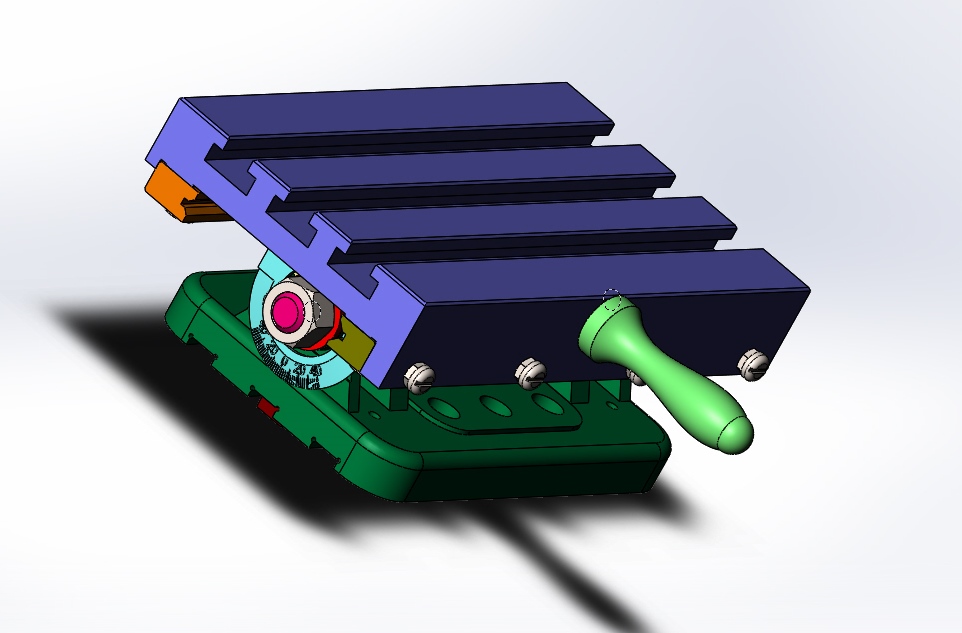

Угловой стол для заточки резцов. прилагается чертеж и анимация сборки/ разборки

Состав: Плита, сепаратор, шарик, шпонка, рукоятка, спецификация Язык документа

Софт: SolidWorks 2016

Файлы:
Анимация сборки.avi
Сборка Вся.SLDASM
Чертеж.SLDDRW
1 .SLDPRT
2 ਧ.SLDPRT
4 .SLDPRT
6 .SLDPRT
8 .SLDPRT
9 ᭮.SLDPRT
10 Палец.SLDPRT
12 шпонка.SLDPRT
13 шайба.SLDPRT
15 Амортизатор.SLDPRT
17 шарик.SLDPRT
19 призма.SLDPRT
20 рукоятка.SLDPRT
Preferred Narrow FW 0.078.sldprt
Анимация разборки.avi
