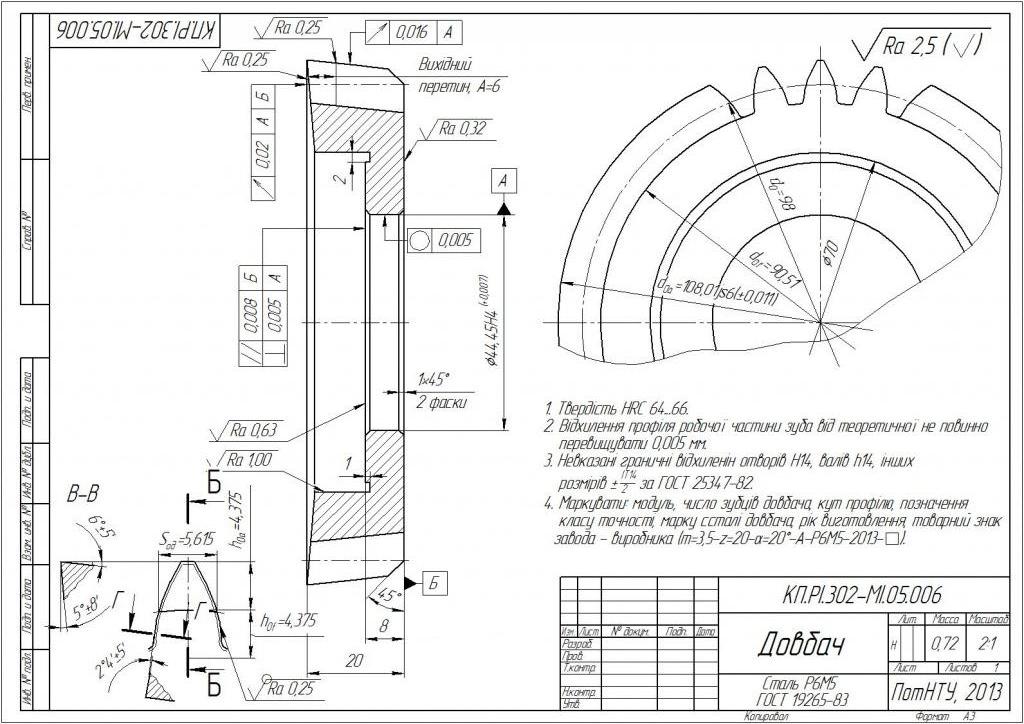

На чертеже изображен долбяк диаметром d=100 мм, для изготовления прямозубых зубчатых колес модулем m=3.5 мм. Сталь Р6М5
ГОСТ 19265-83 ПотНТУ, 2013
1. Твердість НRС 64...66.
2. Відхилення профіля робочої частини зуба від теоретичної не повинно перевищувати 0,005 мм.
3. Невказані граничні відхиленін отворів Н14, валів h14, інших розмірів за ГОСТ 25347-82.
4. Маркувати: модуль, число зубців довбача, кут профілю, позначення класу точності, марку ссталі довбача, рік виготовлення, товарний знак завода - виробника (m=3,5-z=20- =20 -A-P6M5-2013- ).
