Уфимский государственный авиационный университет, Кафедра автоматизации технологических процессов

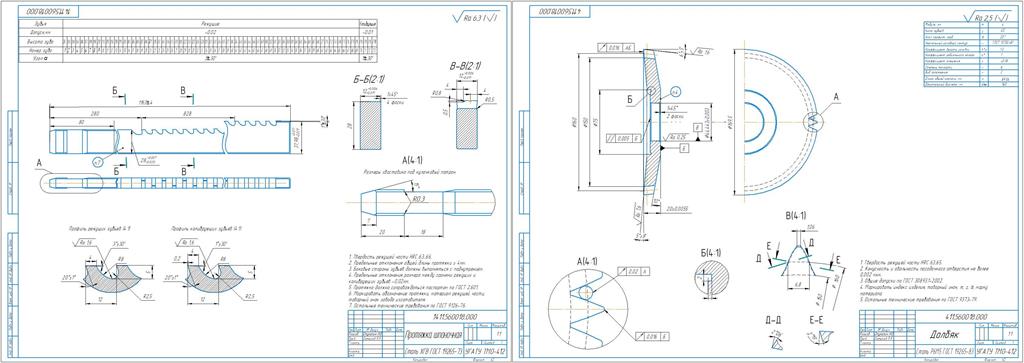

курсовая работа "проектирование режущего инструмента"
Уфа
Исходные данные протяжки
L=65 мм;
D=40мм;
D1=60мм;
b=12мм;
t1=8,6мм;
r=0,3мм;
Станок: 7А520;
Материал детали: Х12М ГОСТ 5950 - 73.
Исходные данные долбяка
m=4 мм;
α=20○;
z1=20;
x1=+0.1;
z2=32;
x2=+0.25;
Точность 6-С по ГОСТ 1643-81.
Содержание
Введение 4
1.Расчет плоской шпоночной протяжки. 5
1.1. Расчет протяжки. 6
Выводы по разделу 10
2.Проектирование долбяка. 11
2.1. Расчет параметров нарезаемого колеса. 11
2.2. Параметры долбяка. 12
2.3. Геометрические параметры долбяка. 13
2.4.Проверка пригодности долбяка. 14
Выводы по разделу 15
3. Технология изготовления долбяков для нарезания зубчатых колес. 16
4. Расчет режимов резания табличным методом для операции подрезание торца. 19
Заключение 20
Список литературы 21
