Филиал ФГБОУ ВПО «Уфимский государственный авиационный технический университет», в г. Кумертау
Кафедра технология производства летательных аппаратов
Курсовая работа по дисциплине «Режущий инструмент»
На тему «Проектирование режущего инструмента»
Кумертау 2015
Исходные данные:1. Резей фасонный:
D1 = 30 мм; D2 = 35 мм; D3 = 48 мм; R = 9 мм;
l1 = 38 мм; l2 = 4 мм; l3 = 24 мм; l4 =10 мм; l5 = 6 мм;
Материал изделия обрабатываемого фасонным резцом сплав сталь 20, твердость 45 кгс/мм2, предел прочности при растяжении = 30 %.
Тип резца: круглый.

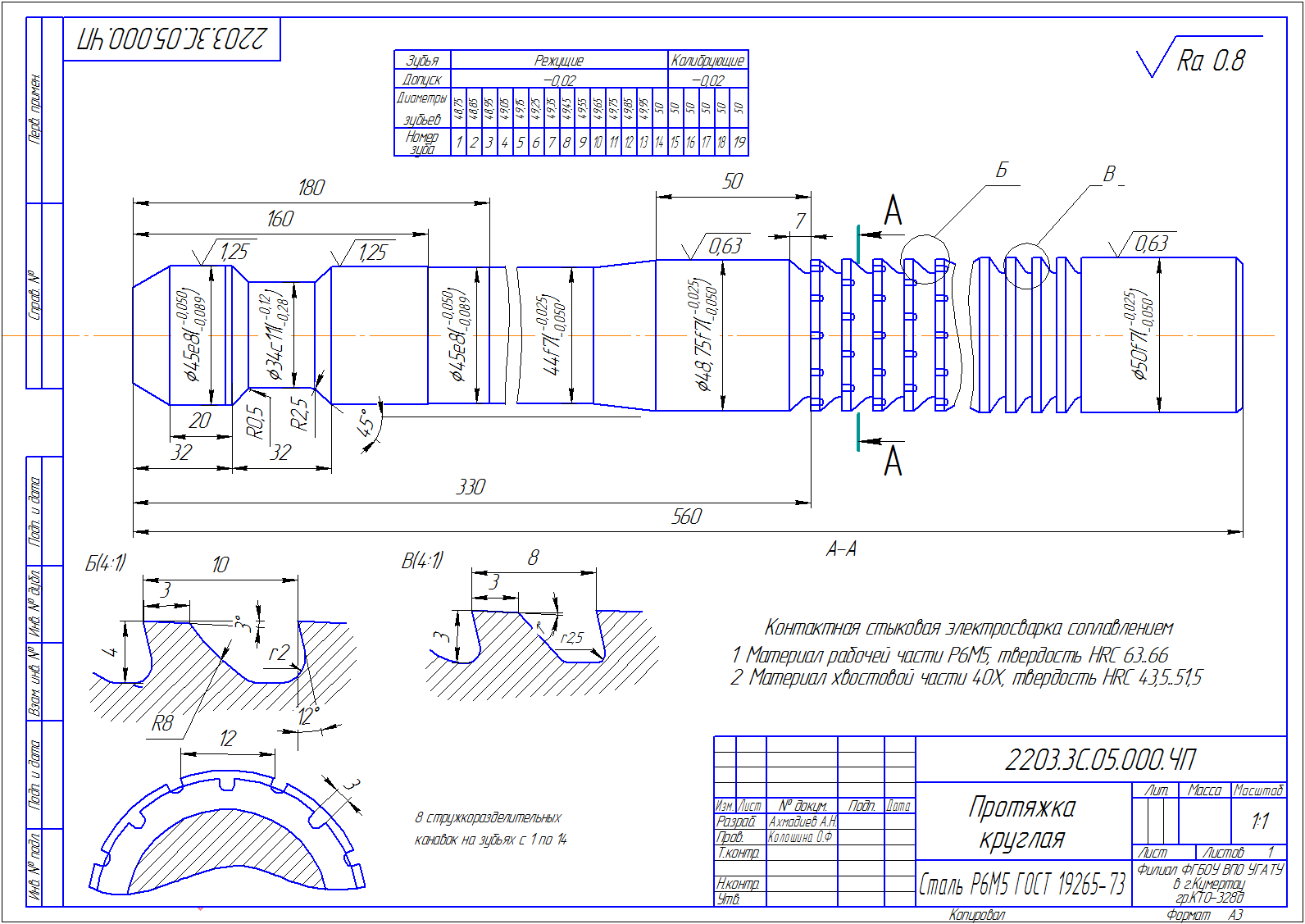

2. Протяжка
Исходные данные:
Диаметр получаемого отверстия D0, мм 50Н9
Материал заготовки сталь 18ХНВА
Твердость НВ 230
Длина отверстия L, мм 50
Модель станка 7530М
Тяговая сила станка Pc , кН 306
Наибольший рабочий ход ползуна lрх, мм 1800
3. Долбяк
Исходные данные:
а) инструмент – долбяк;
б) модуль m = 1,5 мм;
в) число зубьев шестерни: z1 = 24 мм;
г) коэффициент смещения для шестерни: х1 = +0,1 мм;
д) число зубьев колеса: z2 = 30 мм;
е) коэффициент смещения для колеса: х2 = +0,1 мм;
ж) степень точности по ГОСТ 1643 – 72: 6-6-7-ВС.
