Орловский государственный технический университет
Технология машиностроения
Курсовой проект "Режущий инструмент"
На тему "Проектирование и расчет режущего инструмента"
Орел 2005
В данном проекте производится проектирование круглого фасонного резца, проектирование шлицевой протяжки и проектирование зуборезного долбяка для зубчатого колеса.
В графическая часть содержит чертежи:
Зуборезного долбяка: Модуль 4,5, Число зубьев 32, Исходный угол профиля 32, Диаметр делительной окружности 103,5, Диаметр основной окружности зубьев 119,79
шлицевая протяжка: 1.Диаметр отверстия под протягивание d =50,7 мм.
2.Длина протягивания l =60 мм.
3.Материал заготовки: Сталь 45 ГОСТ 1050-88.
4.Расчетная сила протягивания Р=180 кН

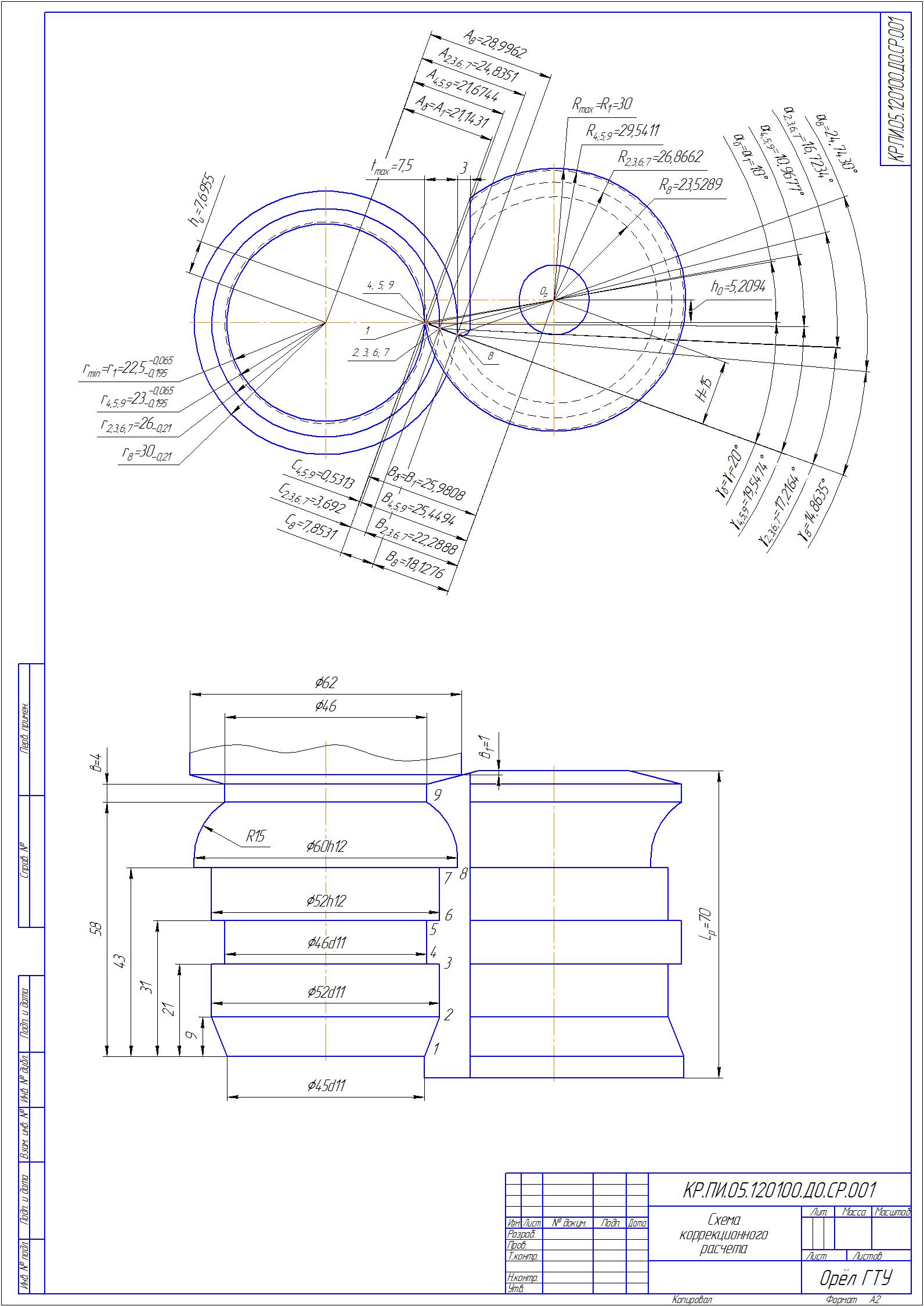

державки круглого резца, резца круглого фасонного, Схемы коррекционного расчета
1. Проектирование круглого фасонного резца.
1.1. Назначение фасонного резца.
1.2. Конструктивные элементы и геометрические параметры.
1.3. Выбор инструментального материала.
1.4. Расчет круглого фасонного резца.
1.5. Заточка фасонного резца.
2. Проектирование шлицевой протяжки.
2.1. Назначение инструмента.
2.2. Кинематика работы и конструктивные особенности шлицевой про-тяжки.
2.3. Выбор инструментального материала.
2.4. Расчет шлицевой протяжки.
2.5. Заточка шлицевой протяжки.
3. Проектирование зубчатого долбяка.
3.1. Назначение инструмента.
3.2. Кинематика работы.
3.3. Конструктивные элементы и геометрические параметры.
3.4. Выбор инструментального материала.
3.5. Расчет долбяка.
4. Список используемых источников.
5. Приложение.
