Конкурс асов 3D-моделирования

Проектирование режущих инструментов (Фасонный резец и чашечный зуборезный долбяк)

КарГТУ
Кафедра машиностроения
Курсовой проект по дисциплине "Основы теории резания"
На тему; "Проектирование режущих инструментов"
Караганда, 2015

Рассчитать и сконструировать фасонный призматический резец для наружного обтачивания фасонной заготовки, изготавливаемой из прутка диаметром D. Заготовку обрабатывают с проточкой под отрезание. Материал заготовки - сталь 20.
Рассчитать и сконструировать чашечный зуборезный долбяк для нарезания зубчатых колес с модулем m0. Угол зацепления α=20˚, d1 - диаметр посадочного отверстия. Материал заготовки – сталь 45с σB=600 МПа.

Состав: Фасонный резец, долбяк чашечный, пояснительная записка Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование режущих инструментов (Фасонный резец и чашечный зуборезный долбяк)

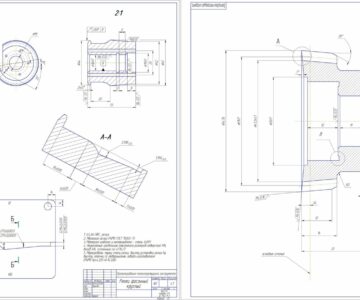

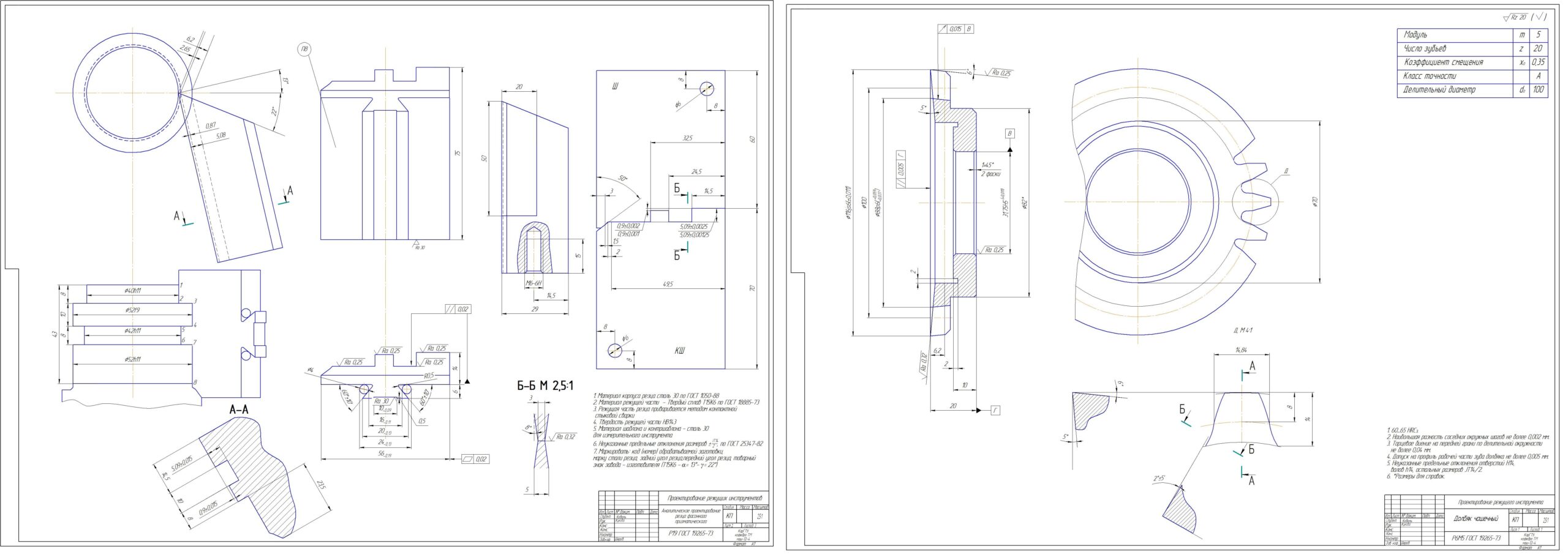

ОТР 1 лист.cdw
