Курсовой проект ТРиРИ Резец фасонный круглый Чашечный долбяк

Карагандинский Государственный технический университет
Кафедра технологии машиностроение
Курсовой проект по дисциплине «Теория резания и режущий инструмент»
На тему: «Проектирование металлорежущего инструмента»
Караганда 2014

В данном курсовом проекте проектируется два режущих инструмента: фасонный резец и чашечный долбяк. Резцы - наиболее распространенный вид режущего инструмента. Фасонные резцы применяют для обработки де-талей с фасонным профилем. Долбяк – инструмент для нарезания зубьев цилиндрических колес методом огибания с центровой в виде окружности, имеющий прямолинейное или винтовое возвратно-поступательное движение резания и в качестве подачи – относительное вращение долбяка и нарезаемого колеса вокруг их осей.

Содержание
Введение
1 Проектирование фасонного резца
1.1 Графический способ определения профиля фасонного резца
1.2 Аналитическое профилирование фасонного резца
1.3 Построение шаблона и контршаблона для контроля профиля резца
1.4 Построение графика изменения значений переднего и заднего углов режущей кромки фасонного резца
1.5 Державка крепления круглого фасонного резца
1.6 Схема заточки фасонного резца
2 Проектирование чашечного долбяка
2.1 Исходные данные чашечного долбяка
2.2 Основной расчет чашечного долбяка
Список использованной литературы
Приложение

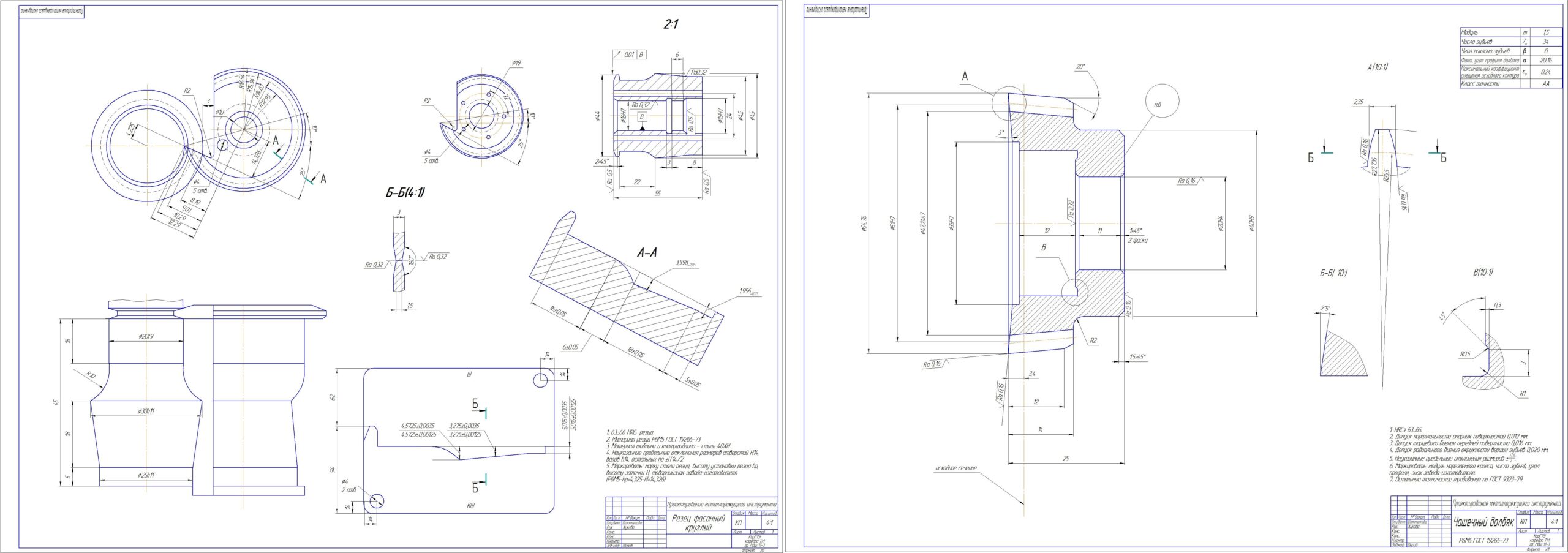

Состав: Резец фасонный круглый, Чашечный долбяк, ПЗ Язык документа

Софт: КОМПАС-3D 2014

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Курсовой проект ТРиРИ Резец фасонный круглый Чашечный долбяк

Курсовой проет ТРиРИ Резец фасонный круглый Чашечный долбяк\~$зец фасонный круглый.cd~
Курсовой проет ТРиРИ Резец фасонный круглый Чашечный долбяк\~$шечный долбяк.cd~
Курсовой проет ТРиРИ Резец фасонный круглый Чашечный долбяк\ПЗ.doc
Курсовой проет ТРиРИ Резец фасонный круглый Чашечный долбяк\Резец фасонный круглый.cdw
Курсовой проет ТРиРИ Резец фасонный круглый Чашечный долбяк\Фрагмент2.frw
Курсовой проет ТРиРИ Резец фасонный круглый Чашечный долбяк\Чашечный долбяк.cdw
