Разработка режущего инструмента( дисковый долбяк, метчик машинный М16, дискового фасонный резец)

Белорусский Национальный Технический Университет. Кафедра Металлорежущие станки и инструменты. Курсовой проект по дисциплине режущие инструменты. На тему разработка режущего инструмента( дисковый долбяк, метчик машинный М16, дискового фасонный резец). Минск 2016

В данном курсовом проекте рассматривается проектирование трёх режущих инструментов: метчик машинный, дисковый долбяк и дисковый фасонный резец. Исходные данные:
- При проектировании долбяка
угол зацепления a=20 град
модуль m= 6,25мм
Делительный диаметр долбяка d=125мм
число зубьев долбяка = 20
Число зубьев шестерни и колеса z1=25; z2=30;
При проектировании метчика
: обрабатываемый материал – сталь 40Х. Материал рабочей части – Р6М5;
2) Выбор числа зубьев метчика: для резьбы М16 количество зубьев равно 3 ;
При проектировании фасонного резца эскиз детали; Материал резца У12А σ_в=700 МПА.

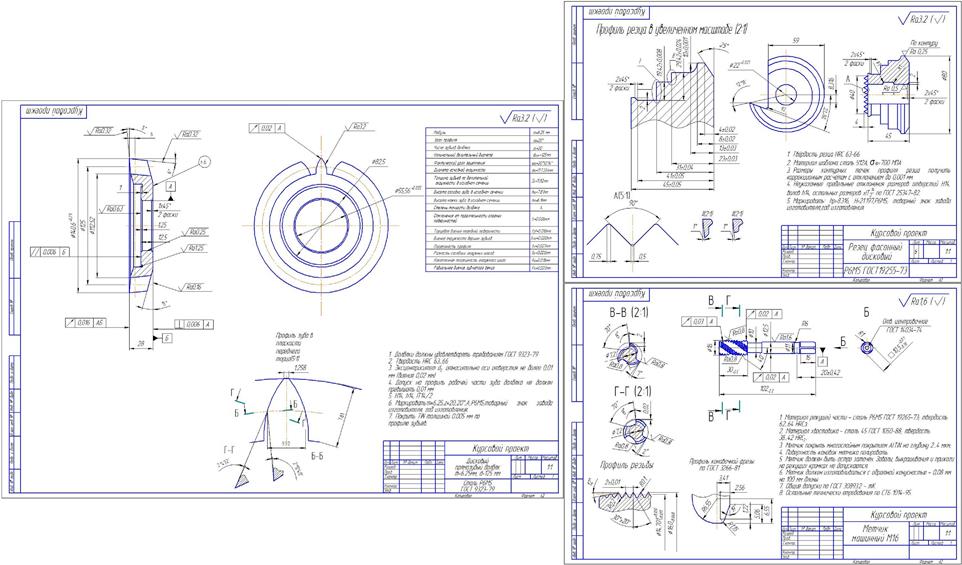

Графическая часть содержит чертеж фасонного резца, долбяка и машинного метчика.
Содержание
Аннотация
Введение.
1. Разработка конструкции дискового долбяка
1.2.Расчет геометрических и конструктивных параметров дискового долбяка
2. Разработка конструкции метчика машинного М16
3. Разработка конструкции дискового фасонного резца
3.1Расчёт фасонного резца для обработки детали из стали
3.2 Коррекционный расчет профиля дискового резца
Литература

Состав: Пояснительная записка, чертеж долбяка, чертеж машинного метчика, чертеж фасонного резца Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Разработка режущего инструмента( дисковый долбяк, метчик машинный М16, дискового фасонный резец)

Резец фасонный.cdw
Дисковый долбяк.cdw
Метчик машинный.cdw
Поясн
