Конкурс асов 3D-моделирования

Проектирование фасонного резца

Витебский государственный технологический университет
Кафедра технологии и оборудования машиностроительного производства
Курсовой проект по дисциплине "Режущий инструмент"
На тему "Проектирование режущего инструмента"
Витебск 2016

Исходные данные: алюминиевая деталь с размерами, гайка : M6-6H; Длина резьбы: 10мм; Металл детали: сталь σв˂75кгс/мм2 (Ст20); Тип метчика: гаечный.
В данной работе рассматривается технология проектирования режущего инструмента и последующая его эксплуатация (заточка).
Содержание
I Проектирование фасонного инструмента
1 Анализ детали для определения возможности обеспечения заданной точности и шероховатости поверхности, проектируемым инструментом.
2 Выбор схемы резания, взаимного расположения детали и инструмента, построение схемы движения инструмента и заготовки друг относительно друга.
3 Выбор материала инструмента и геометрии режущего клина.
4 Предварительный выбор конструктивных параметров инструмента.
5 Определение режимов резания, параметров срезаемого слоя.
6 Уточнение вида технологического оборудования (станка).
7 Составление технологической схемы обработки детали.
8. Составление эскиза расчетной схемы и расчетного формуляра с формулами и выполнение коррекционного расчета.
9 Расчет допусков на профиль инструмента и шаблона.
10 Расчет задних углов в нормальном сечении к проекции режущей кромки.
11 Расчет кинематических задних углов. Выбор мероприятий по уменьшению трения по задней грани режущего клина инструмента.
12 Выбор державки или оправки. Разработка метода регулирования инструмента по высоте при его установке на державке или оправке в станке.
13 Проверочный расчёт на прочность и жёсткость инструмента под действием сил резания.
14 Окончательный выбор конструкции и параметров фасонного режущего инструмента.
15 Определение схемы износа режущего инструмента, причины и факторы износа. Построение схемы переточки и расчет количества переточек
16 Определение технических требований и маркируемых параметров на проектируемый фасонный инструмент.
II Проектирование метчика
Выбор метчика, определение числа метчиков в комплекте
Определение числа метчиков в комплекте.
Расчет метчика
Список использованных источников

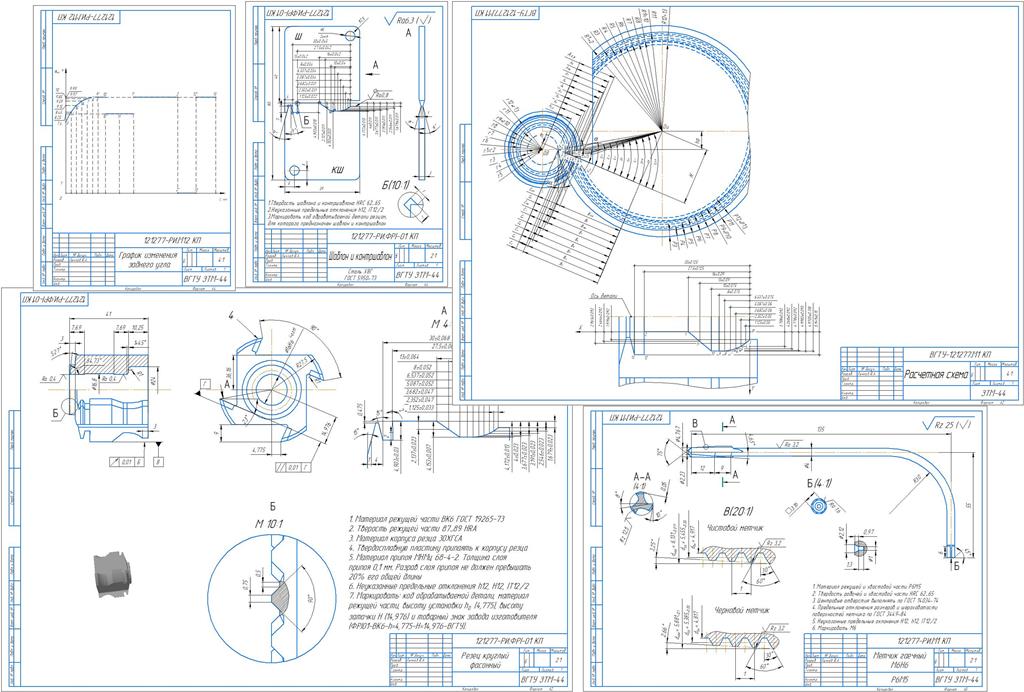

Состав: Резец фасонный(3d,РЧ), Метчик(РЧ), Расчетная схема, Шаблон и контршаблон (РЧ), График изменения задних углов. Язык документа

Софт: КОМПАС-3D 14
