Конкурс асов 3D-моделирования

"Проектирование радиально-фасонного резца"

Сумской государственный университет
Кафедра технологии машиностроение станков и инструментов
Расчетно-графическая робота по дисциплине "Режущий инструмент и инструментальное обеспечение автоматизированного производства"
На тему "Проектирование радиально-фасонного резца"
Сумы 2017

Исходные данные: призматический с λ ≠ 0, материал заготовки - сталь 45.
В данной работе сделали расчет профиля резца аналитическим и графическим способом, и был сделан чертеж фасонного призматического резца.

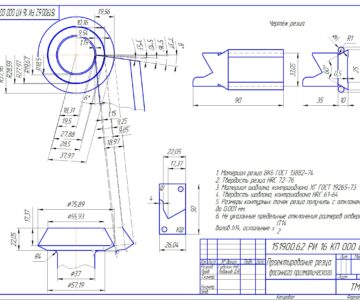

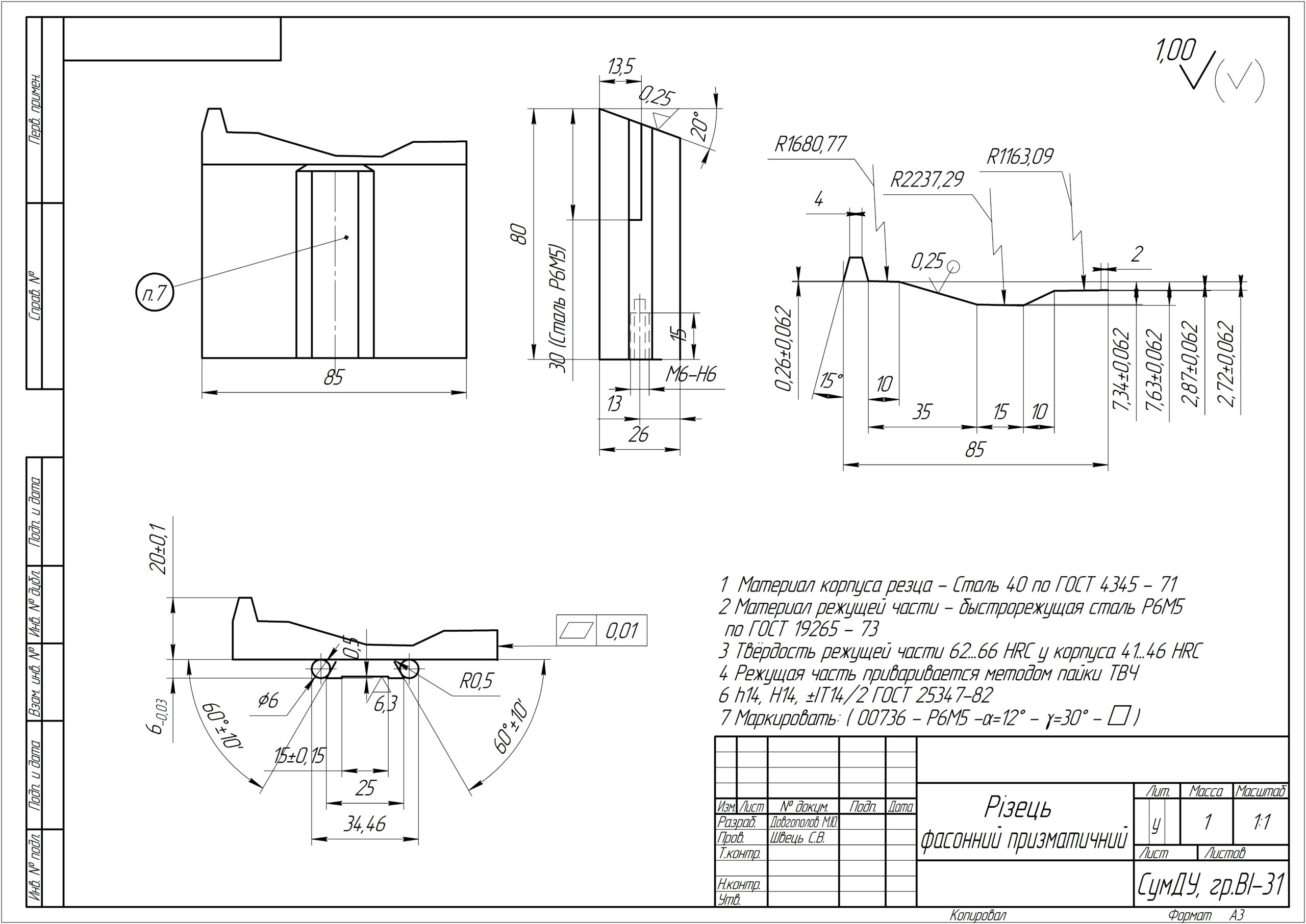

Графическая часть содержит геометрическое построение профиля фасонного резца и чертеж фасонного призматического резца.
Содержание
1. Исходные данные для проектирования призматического фасонного резца
2. Аналитический расчет профиля резца
3. Графическое построение профиля резца
Список литературы

Состав: Пояснительная записка, чертеж фасонного призматического резца, геометрическое построение профиля фасонного резца Язык документа

Софт: КОМПАС-3D V16.1
