Тернопольский национальный технический университет им. И. Пулюя
Кафедра конструирования станков, инструментов и машин
Курсовая работа по дисциплине "Режущий инструмент"
На тему "Расчет призматического фасонного резца"
Тернополь 2013
Выходные данные: рабочий чертеж обрабатываемой детали, модель металлорежущего станка (1Б240-6).
В данной работе рассматривается расчет токарного резца для обработки фасонной поверхности.

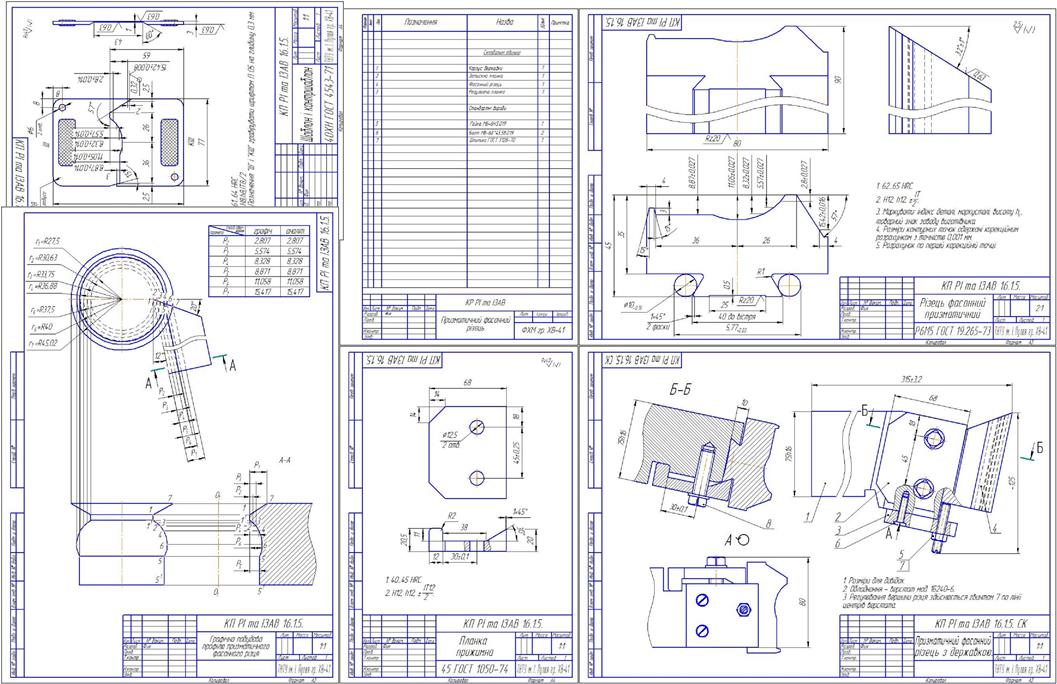

Графическая часть состоит из 5 листов: Графическая построение профиля резца, Резец фасонный призматический, Прижимная планка, Призматический фасонный резец. Сборочный чертеж, Шаблон и контршаблон, Спецификация
Содержание
Исходные данные для расчета резца.
Габаритные конструктивные размеры, геоментичны параметры рабочей режущей части.
Аналитический коррекционный расчет профиля призматическим фасонного резца.
Графическое построение профиля призматическим фасонного резца.
Конструкция державки для крепления призматическим фасонного резца.
Шаблон и контр-шаблон.
Точность фасонного резца, шаблонов и контр-шаблонов.
Выбор материала резца.
Термообработка инструмента.
Выбор режимов резания и расчет сил резания.
Расчет прогиба резца
Заточка резца.
Литература
