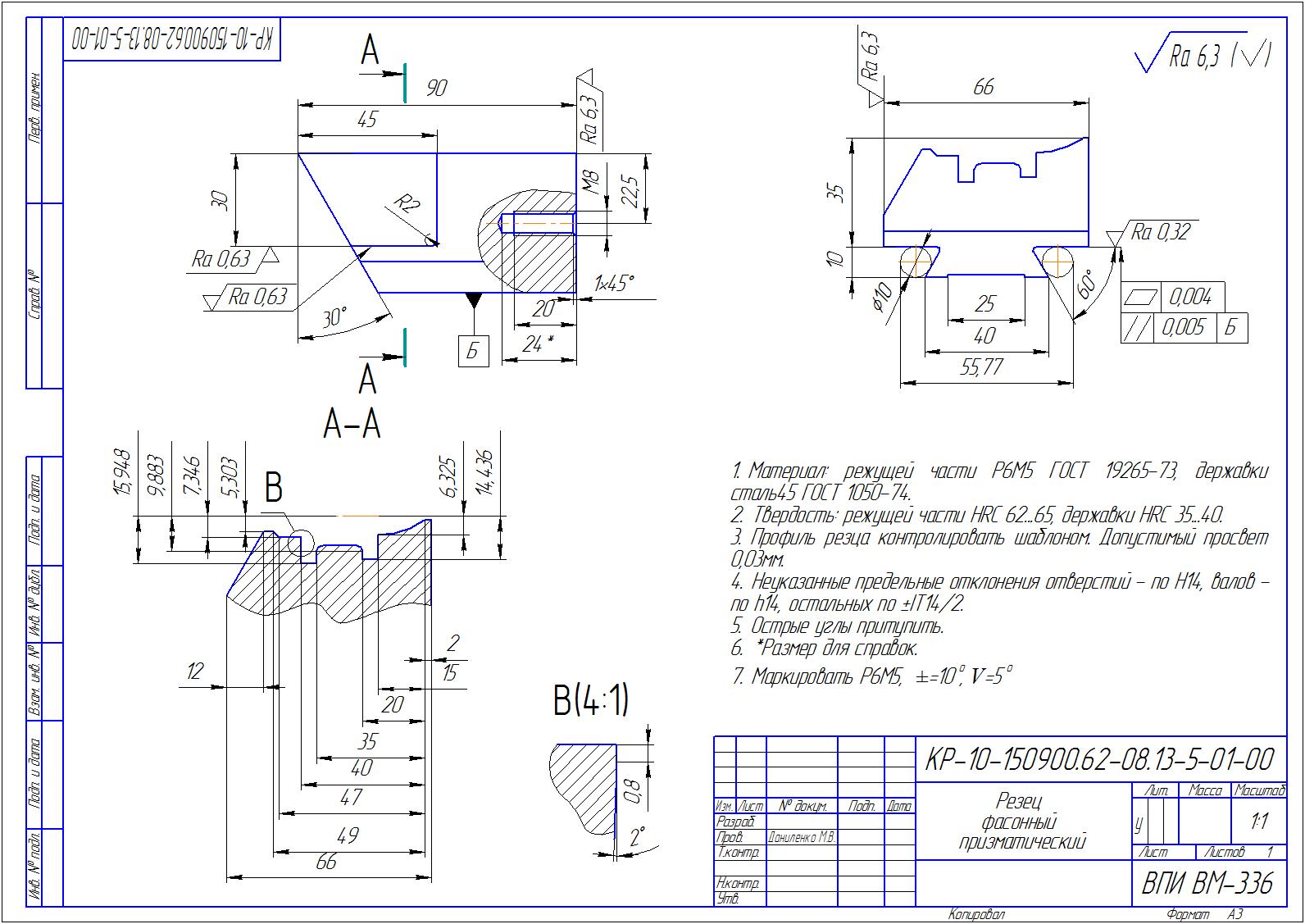

Расчет фасонного призматического резца

Волжский Политехнический институт
Кафедра Технология машиностроительного оборудования
Тема курсовой "Проектирование фасонного призматического резца для обработки детали с разработкой коррекционной схемы"
Волжский 2014

Спроектировать профиль фасонного резца при условии:
тип резца – призматический;
обрабатываемый материал – сталь [sв] = 490-735 МПа;
передний угол g = 20°;
задний угол a = 10°;
Содержание работы:
1.1. Исходные данные
1.2. Определение неуказанных размеров
1.2.1. Минимальный диаметр прутка
1.2.2. Определение координат промежуточных узловых точек
1.3. Выделение узловых точек профиля
1.4 Выбор инструментального материала и назначение переднего и заднего углов резца
1.4.1. Назначение материала фасонного резца
1.4.2. Назначение геометрических параметров фасонных резцов
1.5. Построение расчетной схемы
1.6. Коррекционный расчет профиля
1.8. Определение конструктивных параметров резца

Состав: Призматический фасонный резец, Коррекционная схема, ПЗ Язык документа

Софт: КОМПАС-3D 13SP2

Файлы:
1 раздел.docx
схема коррекционная.cdw
призматический резец.cdw
