Разработка инструментальной наладки для обработки детали, расчет призматического фасонного резца

БНТУ
Металлорежущие станки и инструменты
КУРСОВОЙ ПРОЕКТ по дисциплине: «Режущий инструмент и инструментальное обеспечение автоматизированного производства»
Минск 2009

Исходные данные: Расчет и конструирование призматического фасонного резца, l1=20, D1=50, l2=40, D=30, l3=60, D3=30
Материал детали – СЧ21 (НВ=2300).
Проектирование протяжки
Исходные данные:
1. протягиваемая заготовка – материал – сталь 45; диаметр отверстия под протягивание – принимаем , длина отверстия мм; диаметр отверстия после протягивания .
2. Станок: горизонтально-протяжной, модель 7Б56. Тяговая сила станка Н; максимальная длина хода штока мм; диапазон рабочих скоростей м/мин.
3. Характер производства – массовый.
4. Длина протяжки, допустимая возможностями инструментального цеха и заточного отделения, не более 1500 мм.

Оглавление
Введение 4
1 Расчет геометрических и конструктивных параметров фасонного резца 6
2 Проектирование протяжки 10
3 Разработка инструментальной наладки 14
3.1 Разработка маршрутной технологии обработки заданной детали 14
3.2 Разработка маршрутной технологии обработки 15
3.3 Выбор режущих и вспомогательных инструментов 16
3.5 Расчет режимов резания 20
3.5 Настройка инструментального блока вне станка 21
Литература 25

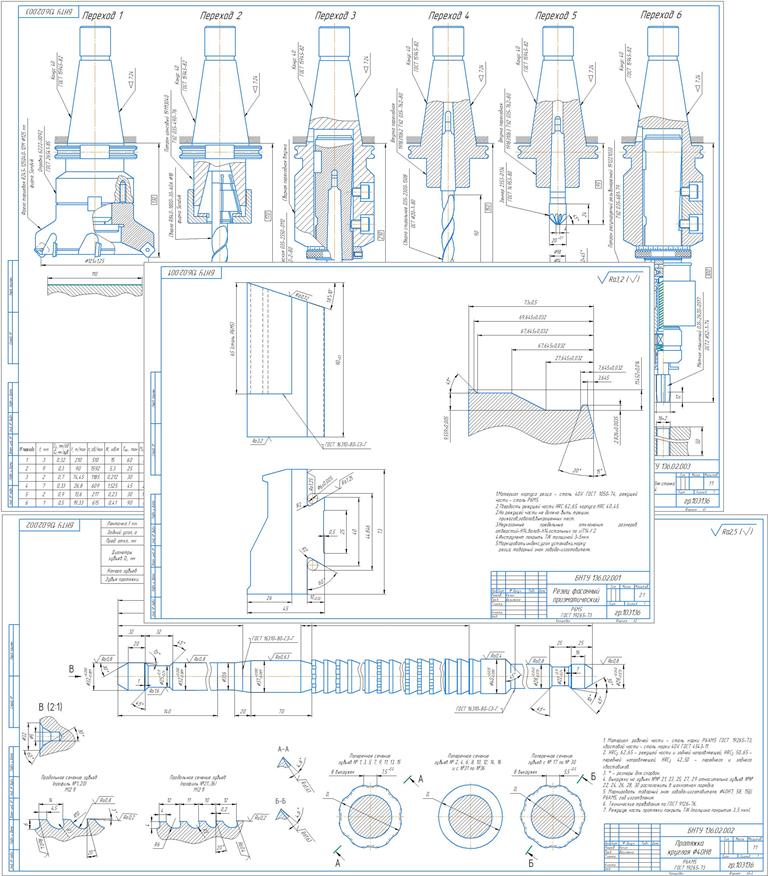

Состав: Наладка инструментальная, Протяжка, Резец , Пояснительная записка (ПЗ). Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Разработка инструментальной наладки для обработки детали, расчет призматического фасонного резца

Записка вся_исправления.docx
наладка инструментальная.cdw
протяжка.cdw
резец.cdw
