Проектирование фасонного круглого резца и дискового долбяка

Карагандинский государственный технический университет
Кафедра «Технологическое оборудование, машиностроение и стандартизация»
Курсовой проект по дисциплине «Металлорежущие инструменты»
На тему: «Проектирование фасонного круглого резца и дискового долбяка»
Караганда 2015

В данном проекте рассматривается проектирование фасонного круглого резца и дискового долбяка. Произведен расчет конструктивных параметров.

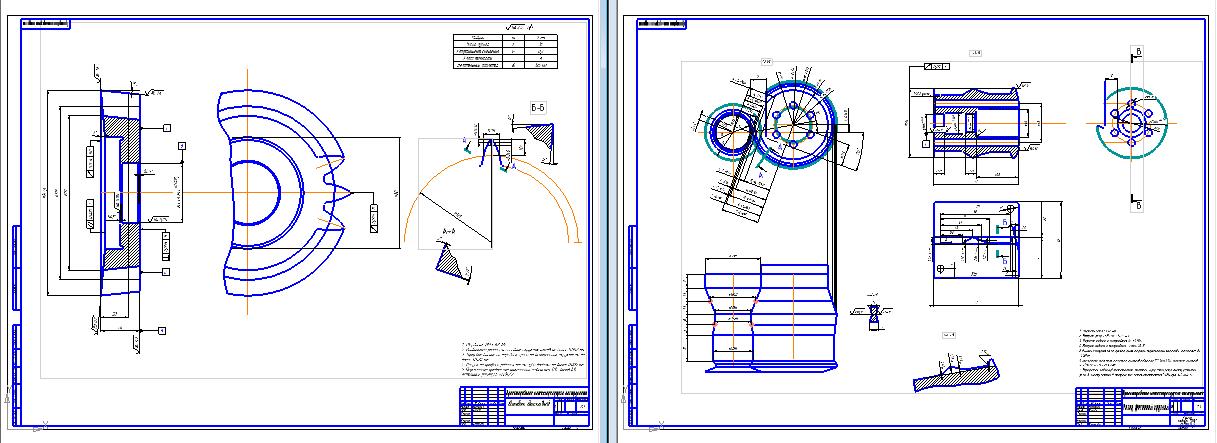

Графическая часть содержить рабочие чертежи , приведенные в приложении с указанием предельных отклонений размеров деталей и шероховатостей на поверхности инструмента.
Курсовой проект содерди 2 листа формата А1 графической части, 16 страниц пояснительной записки,содержащей 5 рисунков, 2 таблицы и 6 источников.
Характеристика металлорежущих инструментов. Инструменты в широком смысле представляют собой орудия, употребляемые при ручной и механической обработке разного рода материалов в машиностроении, горном деле, в деревообрабатывающей промышленности, сельском хозяйстве, в медицине, в домашнем обиходе и т. п.
Резцы - наиболее распространенный вид режущего инструмента. Долбяк зуборезный – инструмент для нарезания зубьев цилиндрических колес методом огибания с центроидой в виде окружности, имеющий прямолинейное или винтовое возвратно-поступательное движение резания и в качестве подачи – относительное вращение долбяка и нарезаемого колеса вокруг их осей.

Состав: Фасонный круглый резец, Дисковый долбяк Язык документа

Софт: КОМПАС-3D V14
