Конкурс асов 3D-моделирования

Формообразующий инструмент. Проектирование фасонного резца и шлицевой протяжки.

Казанский национальный исследовательский технический университет им. А.Н. Туполева (КНИТУ-КАИ)
Кфедра ТМП
Курсовая работа по дисциплине " Формообразующий инструмент"
На тему: Проектирование фасонного резца и шлицевой протяжки
Казань 2017

Исходные данные
Проектирование шлицевой протяжки:
Длина протягивания - 34
Обрабатываемы материал - Сталь 40
Проектирование фасонного резца:
Обрабатываемый материал - Сталь 40
Тип резца - призматический с базовой точкой

Содержание:
Фасонный резец
Исходные данные
Определение радиусов узловых точек профиля детали
Основные конструктивные размеры фасонных резцов
Параметры резания
Алгоритм расчета фасонных резцов
Графический метод
Аналитический метод
Протяжка
Исходные данные
Расчет протяжки
Расчет фасонной части протяжки
Расчет шлицевой части протяжки
Расчет круглой части протяжки
Расчет длины протяжки

Состав: Фасонный резец, шлицевая протяжка, пояснительная записка. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Формообразующий инструмент. Проектирование фасонного резца и шлицевой протяжки.

КР ФИ\КР ФИ.docx

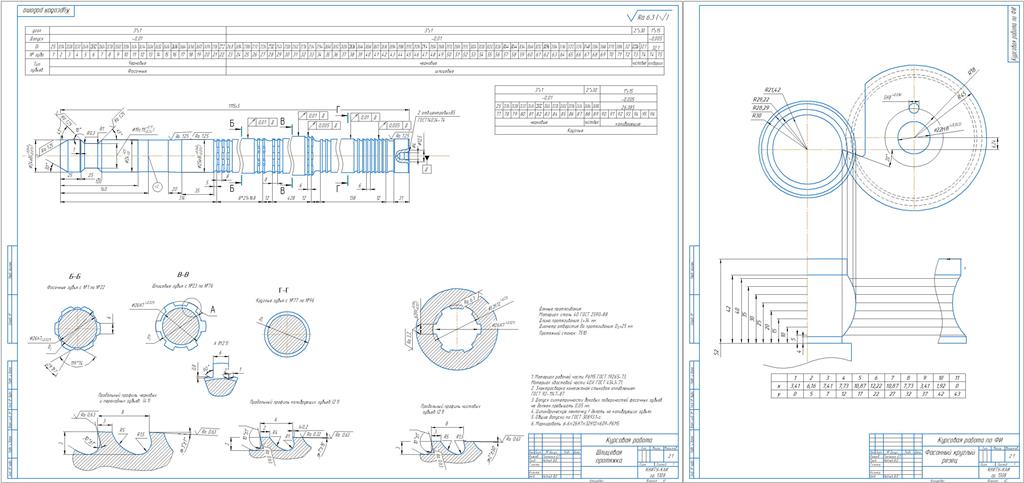

КР ФИ\Chertezh_protyazhka (2).cdw
КР ФИ\Krugly_fasonny_rezets_Kursovaya_rabota_po_Fo (1).cdw
КР ФИ\~$ertezh_protyazhka (2).cd~
КР ФИ\~$ugly_fasonny_rezets_Kursovaya_rabota_po_Fo (1).cd~
КР ФИ
