Проектирование протяжки для цилиндрических отверстий и фасонного резца

КарГТУ
кафедра ТОМиС
Курсовой проект по дисциплине "Резание и режущий инструмент"
на тему "Проектирование протяжки для цилиндрических отверстий и фасонного резца"
2018

Исходные данные:
Фасонный резец: Материал обрабатываемой заготовки Сталь 50, твердость σв=630 МПа, передний угол γ=20°, задний угол 10°.
Протяжка: Диаметр получаемого отверстия D=40H7 мм; диаметр отверстия до протягивания D0=38,4 мм; материал заготовки сталь У10А; Твердость HB202-239; Длина отверстия l=45 мм; модель станка 7523; параметр шероховатости Ra=2мкм.

Содержание

Введение
1 Расчет и конструирование фасонного резца
1.1 Выбор материала фасонного резца
1.2 Выбор и расчет геометрических и конструктивных
1.3 Профилирование фасонного резца
1.3.1 Графическое профилирование фасонного резца
1.3.2 Аналитическое профилирование фасонного резца
1.4 Построение графика изменений значений переднего и заднего углов режущей кромки фасонного резца
1.5 Державка крепления круглого фасонного резца
1.6 Схема заточки фасонного резца
2. Расчет и проектирование внутренней круглой протяжки
2.1 Выбор материала инструмента
2.2 Расчет конструктивных элементов круглой протяжки
2.3 Выбор и основные размеры хвостовика
2.4 Проверка протяжки на прочность
2.5 Выбор предельных отклонений на основные элементы протяжки и другие технические требования
Список использованной литературы

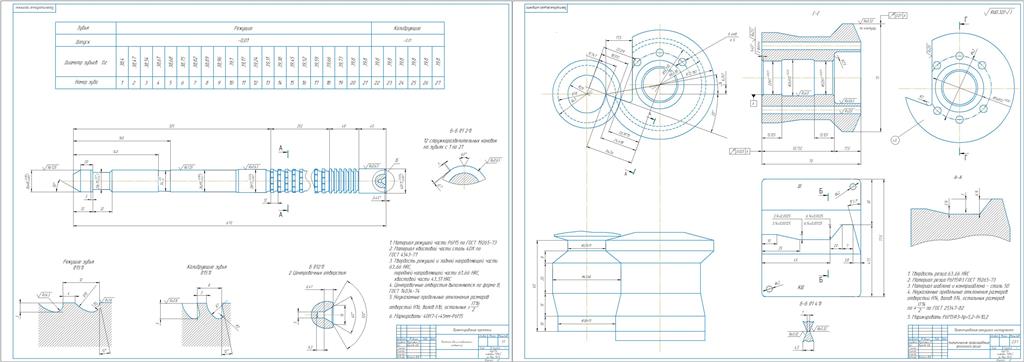

Состав: Резец фасонный (СБ); Протяжка (СБ) Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Проектирование протяжки для цилиндрических отверстий и фасонного резца

Курсовой/
Курсовой/КУРСАЧ.docx
Курсовой/Протяжка для цилиндрических отверстий _ Проектирование протяжки.cdw
Курсовой/Резец фасонный _ Проектирование режущего инструмента.cdw
