Профилирование круглого фасонного резца и проектирование круглой протяжки для обработки цилиндрических отверстий.

Карагандинский Государственный технический университет
Кафедра «Технологическое оборудование, машиностроение и стандартизация»
Курсовой проект по дисциплине «Проектирование и производство металлорежущего инструмента»
На тему: «Проектирование круглого фасонного резца и круглой протяжки»
Караганда 2017

В данной курсовой работе рассматриваются круглые фасонные резцы, которые применяются при обработке из прутка на токарных автоматах и револьверных станках.

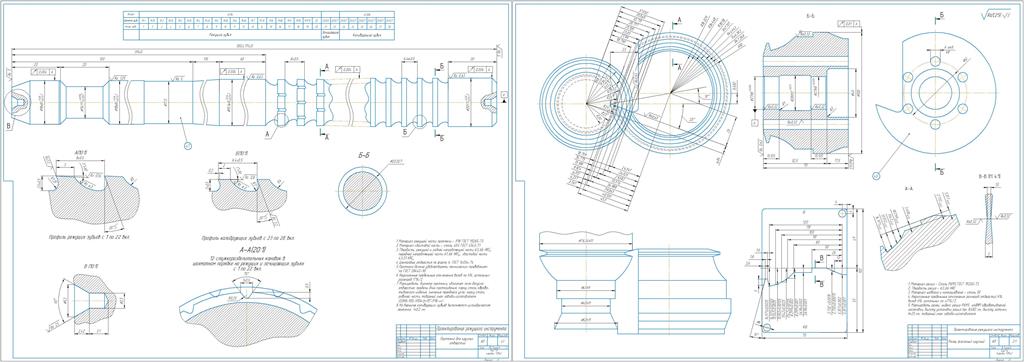

Графическая часть содержит круглый фасонные резец и круглую протяжку.
Исходные данные
1)Круглый фасонный резец: Материал заготовки – Сталь40 с σB = 570 МПа и твердостью 160 НВ
2) Круглая протяжка для обработки цилиндрического отверстия диаметром D=20H8 в заготовке из стали У10А твердостью 202 – 239 НВ и длиной lи = 35 мм. Диаметр отверстия до протягивания D0 = 19,1 мм. Параметр шероховатости протянутой поверхности Ra = 2 мкм. Модель станка 7573, номинальное тяговое усилие - Pc= 100 кН.

Содержание

Введение 4
1 Профилирование фасонного резца 6
1.1 Графическое профилирование 6
1.2 Аналитический расчет профиля резца 6
1.3 Графики зависимости переднего и заднего угла от ширины резца 14
1.4 Державка для круглого фасонного резца 16
2 Проектирование круглой протяжки для обработки цилиндрических отверстий 17
2.1 Определение конструктивных и геометрические параметров круглой протяжки, выбор схемы резания 17
2.2 Анализ сил резания при протягивании 23
Заключение 25
Список использованной литературы 26

Состав: Круглый фасонный резец, Протяжка для круглых отверстий, ПЗ Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Профилирование круглого фасонного резца и проектирование круглой протяжки для обработки цилиндрических отверстий.

Пояснительная записка.docx
Протяжка.cdw
Резец круглый фасонный.cdw
